Код и его значение
Применение

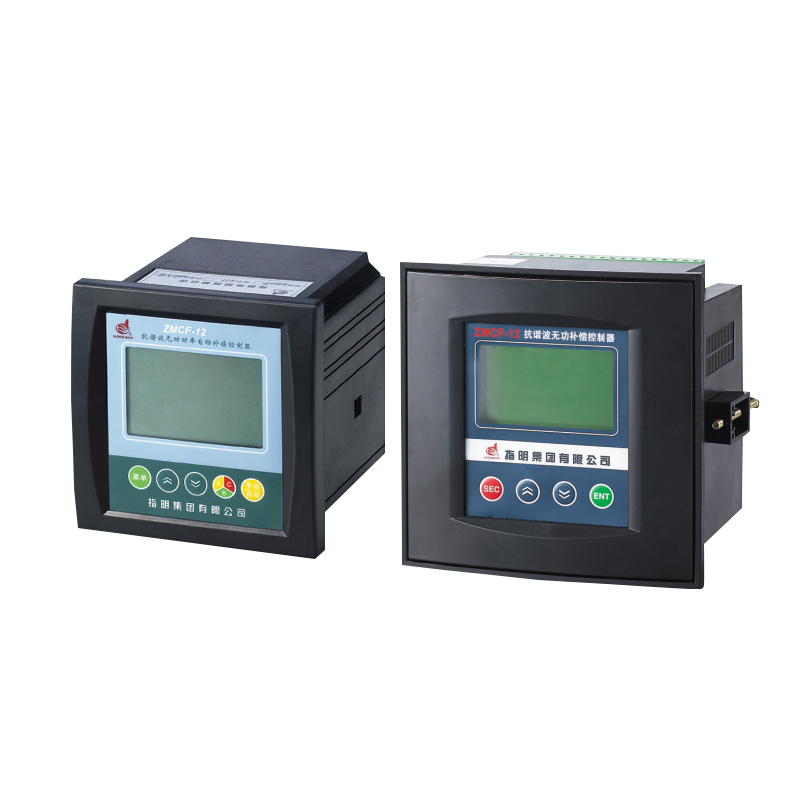

Марка ZHIMING серии ZMCF automatic compensation controller предназначена для использования в системах распределения электроэнергии низкого напряжения. Он автоматически регулирует банки конденсаторов для поддержания коэффициента мощности на заданном уровне, тем самым повышая эффективность трансформаторов, сокращая потери в трубопроводах и повышая стабильность напряжения и качество энергии.
Функциональные особенности
- Вычисляет компенсационную способность на основе фундаментальной реактивной мощности для предотвращения переключения осцилляции.
- Точно отображает коэффициент мощности системы, даже при наличии гармонических составляющих.
- Высокая точность измерения с широким диапазоном дисплея для фактора мощности.
- Мониторинг в режиме реального времени общего коэффициента мощности (PF).
- Отображение в реальном времени напряжения и тока полного гармонического искажения (THD).
- Удобный интерфейс для работы с людьми и машинами.
- Несколько параметров управления, представленных через цифровой дисплей для интуитивной настройки.
- Двойной режим работы: автоматический и ручной.
- Встроенная защита от избыточного и недостаточного напряжения.
- Защита от избыточных гармонических напряжений.
- Нелетучая память обеспечивает сохранение данных в случае отказа питания.
- Низкое входное сопротивление для сигнала тока: ≤ 0.01Ω
Технические характеристики
- Номинальное рабочее напряжение: AC 220V
- Номинальный рабочий ток: AC 0–5A
- Номинальный диапазон частот: 45Hz–65Hz
- Точность отображения коэффициента мощности: Lag 0.001 / Lead 0.001
- Диапазон измерения реактивной мощности: 0–9999 kVar
- Диапазон измерения активной мощности: 0–9999 kW
- Порог защиты от низкого напряжения: AC 300V
- Выходная контактная мощность: AC 220V / 7A
- Текущая чувствительность к обнаружению: ≥ 20mA
- Общая потребляемая мощность: ≤ 10VA
- Тип дисплея: LCD
- Степень защиты: IP40 (Корпус)
Спецификация и размеры
- Тип установки: панельная
- Размеры контура (W × H × D): 144 × 144 × 100 mm
- Размер отсечки: 138 × 138 mm
- Масса: Approx. 0.8 kg
- Режим проводки: подключение к терминальному блоку на задней панели
Состояние окружающей среды
- Температура окружающей среды: –25°C to +65°C
- Относительная влажность: 90% при +20°C (без конденсации);
Более высокая влажность допускается при более низких температурах - Высота: 2500 метров над уровнем моря
- Среда установки:
- Отсутствие легковоспламеняющихся или взрывчатых веществ
- Без проводящей пыли или коррозионных газов
- Использование только внутри помещений;Избегайте прямого воздействия солнечного света или сильной вибрации
