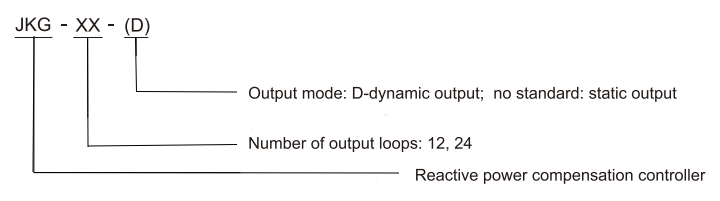

Код и его значение
Применение

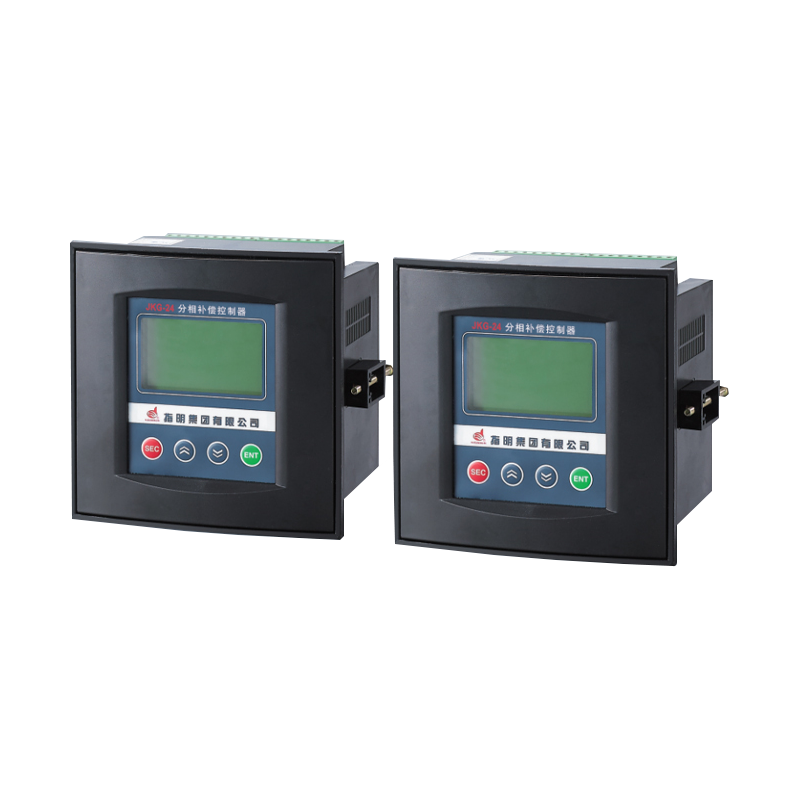

ZHIMING марка контроллера компенсации фазового отделения серии JKG.
Серия JKG — контроллер компенсации фазового разделения нового поколения, предназначенный для управления реактивной энергией в системах переменного тока частотой 0,4 кв, частотой 50 гц. Он интегрирует сбор данных, компенсацию реактивной мощности и анализ параметров системы в компактный, интеллектуальный блок.Благодаря высокоскоростному цифровому сигнальному процессору (DSP) контроллер JKG выполняет точный отбор проб переменного тока в режиме реального времени. Его 128×64 матрица LCD обеспечивает интуитивный интерфейс для мониторинга системы, реактивного компенсационного контроля, гармонического анализа и адаптивного частотного отслеживания. Устройство поддерживает диапазон входных частот от 45 гц до 55 гц, обеспечивая стабильную работу в различных сетевых условиях.
Функция прекращения службы
Мониторинг данных в режиме реального времени
- Фаза A/B/C напряжение, ток и коэффициент мощности
- Состояние переключения (ВКЛ/ВЫКЛ) конденсаторов для фазы A/B/C
- Активная и реактивная мощность для фазы A/B/C
- Общее гармоническое искажение (THD) волн напряжения и тока (фаза A/B/C)
- Частота вращения системы
Гармонический анализ
- Гармонический состав (3-я, 5-я, 7-я, 9-я, 11-я, 13-я) фазного напряжения
- Гармонический состав (3-я, 5-я, 7-я, 9-я, 11-я, 13-я) фазного тока
Компенсация реактивной мощности
- Реактивная мощность в качестве основной переменной управления (параметр отбора проб)
- Отсутствие колебаний переключения во время работы группы конденсаторов
- Поддерживает несколько режимов компенсации:
- Компенсация типа y
- Компенсация типа а
- Комбинированная компенсация Y+A
Состояние окружающей среды
- Рабочая температура окружающей среды: −25°C to +65°C
Устройство рассчитано на надежное функционирование в этом температурном диапазоне без снижения производительности. - Относительная влажность: до 90% при +20°C
При более низких температурах окружающей среды допускается более высокая относительная влажность.Устройство не должно подвергаться конденсации. - Высота: высота установки не должна превышать 2500 м над уровнем моря.
Для установок, расположенных выше этой высоты, могут потребоваться меры по сходу с орбиты или дополнительные меры по охране окружающей среды. - Атмосферные условия на объекте установки:
- Место установки должно быть свободным от легковоспламеняющихся или взрывчатых веществ.
- Проводительная пыль или коррозионные газы (такие, как сероводород, хлор, аммиак и т.д.) не должны находиться в воздухе.
- Необходимо обеспечить надлежащую вентиляцию для поддержания внутренней температуры в рабочих пределах.
Основные технические данные
Функция прекращения службы
- Напряжение питания: AC 220V ±20% / AC 380V ±20%
- Напряжение для отбора проб: AC 220V ±20% / AC 380V ±20%
- Частота вращения двигателя: 50Hz ±5%
- Ток для отбора проб: 0–5A
Максимальная потребляемая мощность
- 20W (В зависимости от мощности коммутатора)
Контроль выходных контактов
- 24Переключение каналов, каждый с DC 12V × 30mA выход
Точность измерения
- Напряжение: ±0.5%
- В настоящее время: ±0.5%
- Полезная мощность: ±1.0%
- Реактивная мощность: ±1.0%
- Частота: ±0.5%
- Коэффициент мощности: ±1.0%
Параметры управления
- Чувствительность к контролю: 30mA
- Целевой коэффициент мощности (COSφ1): 0.85–1.00 (step: 0.01, default: 1.00)
- Целевой коэффициент мощности (COSφ2): 0.00–0.60 (step: 0.01, default: 2.2)
- Пороговый коэффициент: 0.5–1.2 (step: 0.1, default: 1.00)
- Задержка переключения (1): 0–600s (step: 1s / 0.02s, default: 30s)
- Задержка переключения (2): 0–300s (step: 1s, default: 30s)
- Защита от перегрузки: 230–280V / 400–480V (step: 1V, default: 240V / 430V)
- Защита от низкого напряжения: 180–210V / 300–360V (step: 1V, default: 190V / 330V)
- Превышение гармонического напряжения: 0.0%–25.0% (step: 0.5%, default: 0.0%)
- Превышение гармонического тока: 0.0%–100.0% (step: 0.5%, default: 0.0%)
Размер изделия
Спецификация и размеры
Размеры панельной резки для модели JKG-24
- Размеры отверстий: 138 mm × 138 mm (W × H)
- Это относится к требуемому размеру вырезки на панели или во внутреннем пространстве для надлежащей флеш-установки регулятора коэффициента мощности JKG-24. Убедитесь, что вырезка панели является чистой и точной, чтобы гарантировать безопасную установку и оптимальную видимость дисплея.
