Код и его значение
Применение

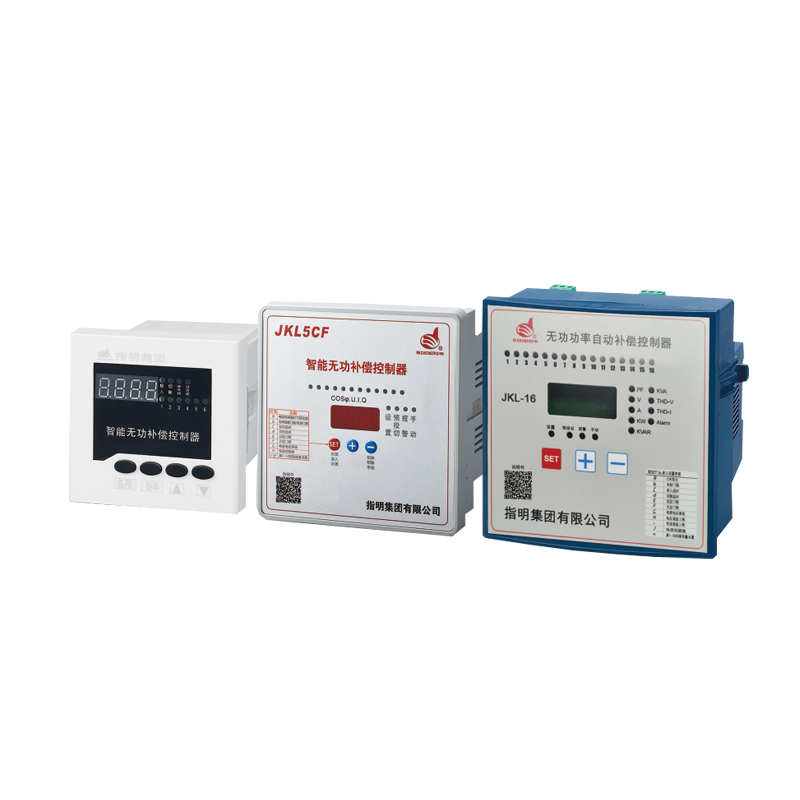

ZHIMING марка реактивной мощности auto-компенсационный контроллер. Эта серия контроллеров использует высокопроизводительный одночипный микрокомпьютер в качестве своей аппаратной базы. Она полностью использует высокоскоростные операционные возможности и логическую оценку компьютера для достижения подлинного цифрового интеллекта. Благодаря передовой технологии, полной функциональности, надёжной производительности EMC, надёжной работе, точной компенсации за отделение и оптимизированной конструкции, эти контроллеры являются предпочтительным решением для производства емкостных экранов.
Особенности структуры
● Используется технология отбора проб переменного тока RMS
● Возможности цифровой интеграции и фильтрации
● Использует технологию одночипового микрокомпьютера управления для достижения интеллектуальной, автоматизированной компенсации реактивной энергии в электросети
● Надежная производительность емс: выстоит 2000 в импульсных импульсах (IEC 61000-4-5) непосредственно из источника питания.Обеспечивает бесперебойную работу, хранение данных и стабильную производительность.В цифровом формате отображаются параметры сетки: коэффициент мощности, условия избыточного напряжения, ток и параметры управления.
● Автоматическая самокалибровка: устраняет необходимость ручной настройки коэффициента кт. Автоматически адаптируется к различным размерам банка конденсатора и параметрам сетки.
● Автоматическое обнаружение и коррекция фазовой последовательности
● Двойной режим работы (ручная/автоматическая): упрощает монтаж, ввод в эксплуатацию и тестирование.Встроенная защита от избыточного напряжения быстро отключает емкости конденсатора.
● Интуитивно понятный HMI: оптимизированная работа, ввод в эксплуатацию и мониторинг в режиме реального времени через прямой цифровой интерфейс.
● Низкая нагрузка текущий отбор проб: входное сопротивление < 0,05 разряда, что позволяет прямое подключение к кт вторичных цепей без наружных шунтов. Используется технология отбора проб переменного тока RMS.
Технические параметры
| Значение параметра | Технические требования |
| Рабочая мощность | AC 220V ±20% (50/60Hz) |
| Номинальное напряжение | AC 380V/220V (С возможностью настройки) |
| Схемы компенсации расходов | 6/8/10/12/14/16 Выходы (настраиваемые) |
| Каналы управления | 6/8/10/12/14/16 Каналы связи |
| Время отклика | ≤20ms (Типичные случаи заболевания) |
| Нагрузка на выборку | <0.05Ω (Текущий цикл цикла) |
| Диэлектрическая прочность | ≥2500V AC (1 мин, изоляция вход-выход) |
| Сопротивление изоляции | ≥100MΩ (500V DC) |
| Температура окружающей среды | В процессе эксплуатации: -25°C to +65°C |
| Хранение на складе: -40°C to +85°C | |
| Относительная влажность воздуха | ≤95% RH (Отсутствие конденсации) |
| Высота над уровнем моря | ≤2500m ASL |
| Рейтинг защиты | IP40 (Передняя часть панели) |
| IP20 (Секция терминалов) |
