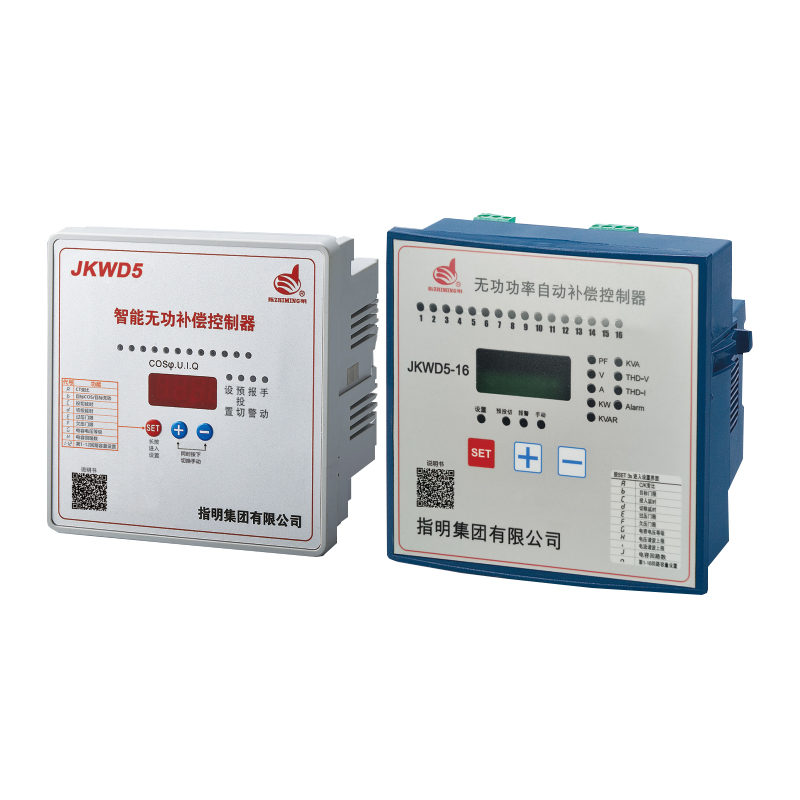

ZHIMING бренд JKW компенсатор реактивной мощности, предназначен для саморегулирующихся емкостных емкостей в низковольтных распределительных системах. Это повышает эффективность работы трансформатора питания, сокращает потери линии и улучшает регулирование напряжения — в конечном итоге, повышая рентабельность затрат и надежность сети за счет оптимизации коррекции коэффициента мощности.
Особенности структуры
● Внедрение технологии отбора проб переменного тока.
● Цифровая интеграция, фильтрация, не чувствительная к волне гармонии.
● Рассматривать реактивную мощность как контролирующую физическое количество;У него высокая точность управления.
● Работа полного цифрового параметра управления, удобная в использовании, в правильном месте в Один шаг, и данные не теряются, чтобы иметь сбой питания.
● Принять и оптимизировать отличную схему управления автоматически, сократить время ввода и отключения, улучшить срок службы системы.
● Мощная антиинтерференционная способность может противостоять импульсу интерференции 2000 в от силы прямого действия, и не сбой, не теряет данных, это надежно работать стабильно.
● Цифровой дисплей электрических сетевых факторов питания, реактивной мощности, напряжения, тока (первичная сторона) и параметра управления.
● С двумя режимами работы вручную и автоматически удобно пользователю устанавливать и отлаживать.
● С функцией избыточного напряжения, подвольтной оценки и отображения, а также быстрого отключения группы конденсаторов, предотвратить работу группы конденсаторов в условиях избыточного напряжения.
● С функцией доступных входных сигналов и отключения шокирует и запирается.
● С функцией для времени задержки выбранного конденсатора одной группы в течение 200 секунд от отключения до ввода, делает конденсатор иметь обильное время разрядки после отключения и уменьшить воздействие конденсатора в электрической сети при вводе в снова.
● Сопротивление тока при отборе проб составляет менее 0,05 °.Его можно извлечь непосредственно из измерительных петлей.
● Выходные петли 1-12 петля.
Технические параметры
| Значение параметра | Технические требования |
| Номинальное напряжение | AC 380V +10% (IEC 60038) |
| Номинальный ток | Переменный ток 0-5 А (макс. непрерывный) |
| Номинальная частота вращения | 50Hz ±5% |
| Параметры управления | |
| ▶ Чувствительность | 100mA (Минимальный рабочий ток) |
| ▶ Установление целевых целевых показателей | 0.70-0.99 (Регулируемый, с разрешением 0,01;Заводская установка по умолчанию: 0.98) |
| ▶ Задержка переключения | Переходный режим работы: 0.5ms-200s |
| Режим устойчивого состояния: 2-200s | |
| ▶ Диапазон соотношения CT | 50:5 до 3000:5 (разрешение 1:1; заводская настройка по умолчанию: 500:5) |
| ▶ Выходная мощность | Переходный процесс: DC 12 В при 50 мА/канал |
| Стационарный режим: 380 В переменного тока при 7 А/канал или 200 В переменного тока при 5 А/канал | |
| Точность измерения | |
| ▶ Напряжение | оценка 1.0 (±1,0% от показаний) |
| ▶ В настоящее время | оценка 1.0 (±1,0% от показаний) |
| ▶ Коэффициент мощности | ±1.0% |
| ▶ Реактивная мощность | оценка 2.0 (±2,0% от показаний) |
Размер изделия
Размеры отсечки панели
| Модель контроллера | Размеры резьбы (H × W) | В отношении терпимости | Монтажные примечания к системе |
| JKWD5-16 | 138.0 × 138.0 mm | ±0.5 mm | Квадратная вырезка с радиусом закругления 0,5 мм по углам |
| JKWD5 | 113.0 × 113.0 mm | ±0.5 mm | Максимальная толщина панели: 3,0 мм |
Важнейшие требования к установке:
1.Плоскостность поверхности: от 0,5 мм до вырезки
2.Края отделки: без горелки (Макс.)Ra 6.3 грань (m)
3.Расстояние: 20 мм за панелью для прекращения проводки
4.Уплотнение: применять прокладку IP54 (входит в комплект) при использовании в загрязненной окружающей среде
Инженерное обозначение рисунка:
| JKWD5-16 Ø4.3×4 M4 Монтажные отверстия (Типичные случаи заболевания) |
Рис. 1: стандартная резьба с креплениями м4 (все размеры в мм)
Схема электропроводки
