Применение

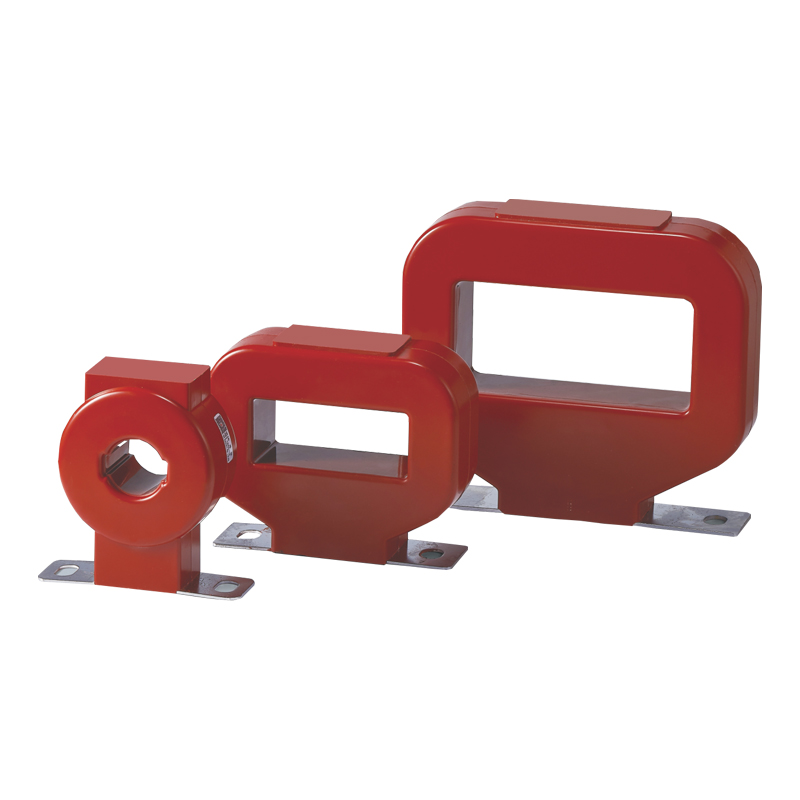

LMZJ1-0.5 Трансформатор тока типа используется в основном для внутренних помещений, для номинального напряжения до 0,5кв включительно, номинальная частота 50гц цепи переменного тока в качестве электрического тока и электрической энергии измерения и защиты реле, продукт принимает литьевую изоляцию, принимая нижнюю стационарную установку.
В соответствии со стандартом:IEC 61869
Код и его значение
Условия труда
- Установки: в помещении
- Температура окружающей среды :-5~40’c
- Влажность окружающей среды:≤ 80%
- Высота над уровнем моря: s1000m
- Атмосферные условия: отсутствие серьезных примесей в атмосфере.
Технические параметры и размер установки
| Схема продукции | Текущее соотношение (A) | Дополнительная нагрузка(VA) | Число оборотов поперечного ядра | |||
| оценка 0.5 | оценка 0.5S | оценка 0.2 | оценка 0.2S | |||
| 30 | 5/5 | 5 | 5 | 5 | 5 | 30 |
| 10/5 | 5 | 5 | 5 | 5 | 15 | |
| 5/15 | 5 | 5 | 5 | 5 | 10 | |
| 5/20 | 5 | 5 | 5 | 5 | 10 | |
| 5/25 | 5 | 5 | 5 | 5 | 6 | |
| 5/30 | 5 | 5 | 5 | 5 | 5 | |
| 5/1 | 5 | 5 | 5 | 5 | 5 | |
| 5/1 | 5 | 5 | 5 | 5 | 3 | |
| 5/1 | 5 | 5 | 5 | 5 | 2 | |
| 5/1 | 5 | 5 | 5 | 5 | 1 | |
| 100/5 | 5 | 5 | 5 | 5 | 2 | |
| 100/5 | 5 | 5 | 5 | 5 | 1 | |
| 150/5 | 5 | 5 | 5 | 5 | 1 | |
| 200/5 | 5 | 5 | 5 | 5 | 1 | |
| 250/5 | 5 | 5 | 5 | 5 | 1 | |
| 300/5 | 5 | 5 | 5 | 5 | 1 | |
| 40 | 200/5 | 5 | 5 | 5 | 5 | 1 |
| 300/5 | 5 | 5 | 5 | 5 | 1 | |
| 400/5 | 5 | 5 | 5 | 5 | 1 | |
| 500/5 | 5 | 5 | 5 | 5 | 1 | |
| 600/5 | 5 | 5 | 5 | 5 | 1 | |
| 50 | 400/5 | 5 | 5 | 5 | 5 | 1 |
| 500/5 | 5 | 5 | 5 | 5 | 1 | |
| 600/5 | 5 | 5 | 5 | 5 | 1 | |
| 750/5 | 10 | 10 | 10 | 10 | 1 | |
| 800/5 | 10 | 10 | 10 | 10 | 1 | |
| 60 | 400/5 | 5 | 5 | 5 | 5 | 1 |
| 500/5 | 5 | 5 | 5 | 5 | 1 | |
| 600/5 | 5 | 5 | 5 | 5 | 1 | |
| 800/5 | 10 | 10 | 10 | 10 | 1 | |
| 1000/5 | 10 | 10 | 10 | 10 | 1 | |
| 1200/5 | 10 | 10 | 10 | 10 | 1 | |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | |
| 80 | 700/5 | 10 | 10 | 10 | 10 | 1 |
| 750/5 | 10 | 10 | 10 | 10 | 1 | |
| 800/5 | 10 | 10 | 10 | 10 | 1 | |
| *1000/5 | 10 | 10 | 10 | 10 | 1 | |
| 100 | 1000/5 | 10 | 10 | 10 | 10 | 1 |
| 1200/5 | 10 | 10 | 10 | 10 | 1 | |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | |
| *2000/5 | 10 | 10 | 10 | 10 | 1 | |
| 120 | 2000/5 | 10 | 10 | 10 | 10 | 1 |
| 2500/5 | 15 | 15 | 15 | 15 | 1 | |
| 3000/5 | 20 | 20 | 20 | 20 | 1 | |
| 140 | 4000/5 | 30 | 30 | 30 | 30 | 1 |
| 5000/5 | 40 | 40 | 40 | 40 | 1 | |
| 6000/5 | 40 | 40 | 40 | 40 | 1 | |
Инструкция по заказу
При заказе клиент должен предоставить следующую информацию:
- Модель продукта и установить ширину шины;
- Текущее соотношение;
- Номинальная производительность и соответствующий точный уровень;
- Например: сплошной заказ LMZJ1-0.5, номинальный выходной ток 600/5 А и 5 ВА. Точная величина 0,5 величины трансформатора. Код заказа для LMZJ1-0.5 600/5 5 через величину 0,5.
Если у вас есть специальные требования, можно настроить консультации с изготовителем.
Внешний вид и размеры установки
LMZJ1-0.5 30
LMZJ1-0.5 40
LMZJ1-0.5 100
LMZJ1-0.5 140
