Код и его значение
Применение

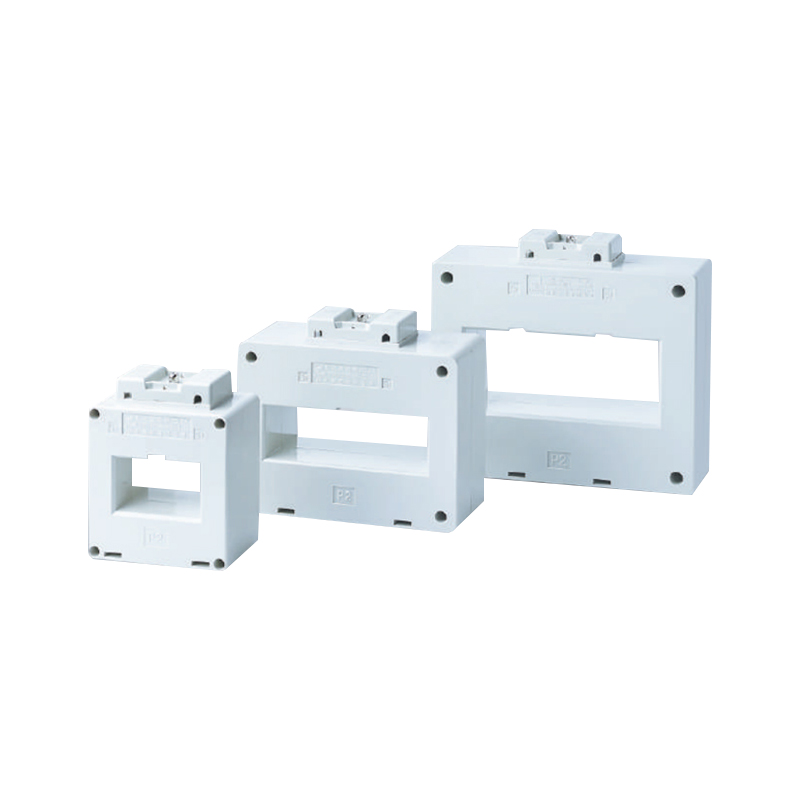

Марка ZHIMING трансформатора тока LMK2(BH)- 0,66 типа предназначена в первую очередь для использования внутри помещений в цепях переменного тока с номинальным напряжением до 0,66 кв включительно и номинальной частотой 50гц.Используется для измерения тока и энергии, а также для релейной защиты.
Данная модель представляет собой пластикованный трансформатор тока, широко используемый в низковольтных распределительных узлах. Он поддерживает как монтаж на шине, так и монтаж на опорной плите, что позволяет устанавливать его в любом положении. Проводниками могут быть шины или кабели.
- Высокая точность
- Большая пропускная способность
- Компактный размер
- Эффективность с точки зрения затрат
Стандарты соблюдения требований IEC 61869
Условия труда
1. Установки: в помещении
2. Температура окружающей среды : -5~40℃
3. Влажность окружающей среды: ≤ 80%
4. Высота над уровнем моря: ≤1000m
5. Атмосферные условия: отсутствие серьезных примесей в атмосфере.
Технические параметры
| Текущее соотношение (A) | Вторичная нагрузка VA (VA) | ||||
| 1 оценка | 0.5 оценка | 0.5S оценка | 0.2 оценка | 0.2S оценка | |
| 150/5 | 5 | 2.5 | 2.5 | 5 | 1 |
| 200/5 | 5 | 2.5 | 5 | 5 | 1 |
| 250/5 | 5 | 2.5 | 5 | 5 | 1 |
| 300/5 | 5 | 5 | 5 | 5 | 1 |
| 400/5 | 5 | 5 | 5 | 5 | 1 |
| 500/5 | 5 | 5 | 5 | 5 | 1 |
| 600/5 | 5 | 5 | 5 | 5 | 1 |
| 750/5 | 10 | 10 | 10 | 5 | 1 |
| 800/5 | 10 | 10 | 10 | 5 | 1 |
| 1000/5 | 10 | 10 | 10 | 5 | 1 |
Размер изделия
