Применение

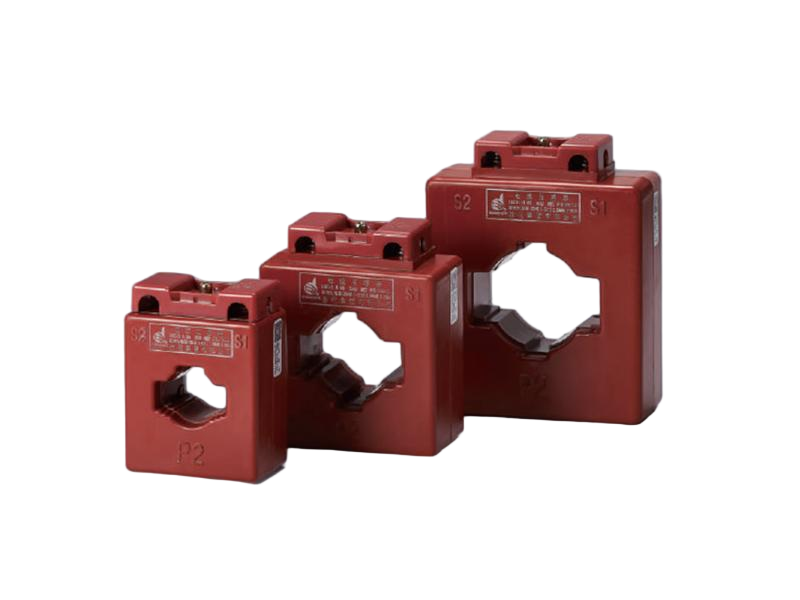

LMZJ1-0.66 BH трансформатор тока типа используется в основном для внутренних помещений, для номинального напряжения до 0,66 кв включительно, номинальная частота 50 гц цепи переменного тока в качестве электрического тока и измерения электрической энергии и защиты реле.Продукты эпоксидная смола тока трансформатор, широко используются во всех комплектах шкафа поставить себя в другое положение, его способ установки может быть использован шины фиксированной и основной пластин фиксированной метод установки, подходящий для любого направления установки, проводника для шины или кабеля.
В соответствии со стандартом:lEC61869
Код и его значение
Условия труда
- Установки: в помещении
- Температура окружающей среды :-5~40`c
- Влажность окружающей среды: ≤ 80%
- Высота над уровнем моря: s1000m
- Атмосферные условия: отсутствие серьезных примесей в атмосфере.
Технические параметры и размер установки
| Схема продукции | Текущее соотношение (A) | Дополнительная нагрузка(VA) | Число оборотов поперечного ядра | |||
| оценка 1 | оценка 0.5 | оценка 0.5S | оценка 0.2 | |||
| LMZJ1-0.66_30 | 100/5 | 2.5 | 1 | |||
| 150/5 | 2.5 | 1 | ||||
| 200/5 | 2.5 | 1 | ||||
| 300/5 | 5 | 1 | ||||
| 400/5 | 5 | 1 | ||||
| LMZJ1-0.66_40 | 200/5 | 2.5 | 1 | |||
| 250/5 | 2.5 | 1 | ||||
| 300/5 | 5 | 1 | ||||
| 400/5 | 5 | 1 | ||||
| 500/5 | 5 | 1 | ||||
| 600/5 | 5 | 1 | ||||
| 750/5 | 10 | 1 | ||||
| 800/5 | 10 | 1 | ||||
| LMZJ1-0.66 50 | 300/5 | 2.5 | 1 | |||
| 400/5 | 5 | 1 | ||||
| 500/5 | 5 | 1 | ||||
| 600/5 | 5 | 1 | ||||
| 750/5 | 10 | 1 | ||||
| 800/5 | 10 | 1 | ||||
| 1000/5 | 10 | 1 | ||||
| LMZJ1-0.66 60 | 400/5 | 5 | 1 | |||
| 500/5 | 5 | 1 | ||||
| 600/5 | 5 | 1 | ||||
| 750/5 | 10 | 1 | ||||
| 800/5 | 10 | 1 | ||||
| 1000/5 | 10 | 1 | ||||
| LMZJ1-0.66 80 | 500/5 | 5 | 1 | |||
| 600/5 | 5 | 1 | ||||
| 750/5 | 10 | 1 | ||||
| 800/5 | 10 | 1 | ||||
| 1000/5 | 10 | 1 | ||||
| 1200/5 | 10 | 1 | ||||
| 1500/5 | 10 | 1 | ||||
| 1500/5 | 10 | 1 | ||||
Инструкция по заказу
При заказе клиент должен предоставить следующую информацию:
- Модель изделия и ширина окна;
- Номинальное текущее соотношение;
- Номинальная производительность и соответствующий точный уровень;
- Например: заказ типа LMZJ1-0.66, ширина окна 30 мм, номинальный ток более 200/5 А и номинальная мощность 5 ВА, точность измерения 0,5 по шкале Рихтера. Заказ с кодовым названием LMZJ1-0.66 Φ 30 200/5, 1 виток, 5 ВА, точность измерения 0,5 по шкале Рихтера маловероятен.
Если у вас есть специальные требования, можно настроить консультации с изготовителем.
