Код и его значение
Формат модели:CJ20 – □ / □
| Код на английском языке | В смысле |
|---|---|
| CJ | Аббревиатура «контактер» |
| 20 | Номер серии (серия CJ20) |
| □ | Номинальный рабочий ток (AC-6b), например, 100 = 100A |
| /□ (Факультативный характер) | Контрольное напряжение катушки (например, 220 для AC220V, 380 для AC380V, 24DC для DC24V) |
Оглавление
Применение

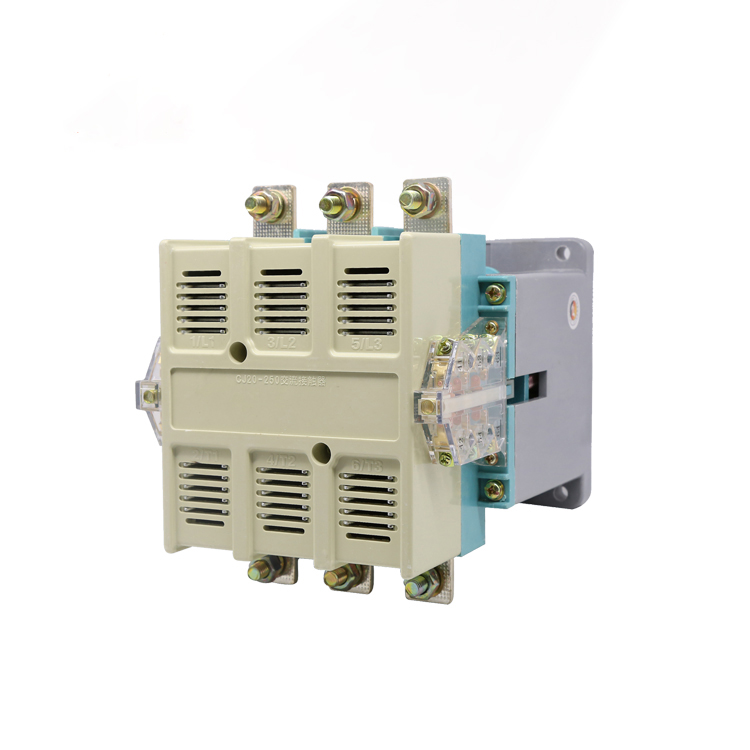

Марка ZHIMING AC contactor серии CJ20 для переключения шунтных конденсаторов (далее — «контакт») в основном используется в системах электропитания переменного тока с частотой 50гц или 60гц и номинальным напряжением до 660 в. Предназначен для переключения шунтных конденсаторов в низковольтных компенсационных банках реактивной мощности.
Оснащенный устройством подавления импульсов, контактер может эффективно ограничивать ток во время закрытия и подавлять избыточное напряжение во время открытия, повышая тем самым безопасность и долговечность системы компенсации мощности.
Структурные особенности
- Конструкция дугового парашюта обеспечивает безопасное высыхание дуги и более длительный срок контакта.
- Контакты сплава серебра для лучшей проводимости и устойчивости к сварке.
- Блок подавления пиковой нагрузки (опционально): интегрированная резисторно-индуктивная группа эффективно смягчает вливание тока и избыточное напряжение.
- Гибкая установка: доступна как для панельной, так и для рельсовой установки.
Типичные области применения
- Банки конденсаторов низкого напряжения
- Автоматические системы корректировки коэффициента мощности (APFC)
- Компенсационные шкафы реактивной мощности
- Промышленные распределительные панели для коммутации конденсаторов
Примечания
- Если контрольное напряжение не указано, то по умолчанию напряжение катушки переменного тока 380V (на основе китайского рыночного стандарта).
- Версии подавления всплеска могут быть отмечены суффиксом типа CJ20-100Z, где «Z» обозначает подавление всплеска (R-L group).
- Дополнительные контакты могут быть добавлены и указаны отдельно в BOM (например, 1NO+1NC и т.д.).
Стандарты соблюдения требований
GB/T 14048.1, GB/T 14048.4, IEC 60947-4-1
Технические параметры
| Пункт повестки дня | Технические требования |
| Номинальное напряжение изоляции | До 660V |
| Номинальное рабочее напряжение | 380V / 660V |
| Применимая частота | 50Hz / 60Hz |
| Категория использования | AC-6b (коммутация конденсаторов) |
| Номинальный рабочий ток (AC-6b) | 20A ~ 630A (в зависимости от модели) |
| Номинальное напряжение управления (катушка) | AC 220V / 380V / 110V / DC 24V (С возможностью настройки) |
| Обычный тепловой ток (Ith) | 25A ~ 800A |
| Механический срок службы | ≥ 1 Млн. операций |
| Срок службы (AC-6b) | ≥ 0.1 Млн. операций |
| Категория установки | оценка III |
| Степень загрязнения окружающей среды | оценка III |
| Класс защиты | IP20 (базовая), может быть улучшена с помощью корпуса |
| Метод установки | Вертикальный угол наклона ≤ ±5° |
| Температура окружающей среды | –5°C to +40°C; В среднем за день ≤ +35°C |
| Относительная влажность воздуха | ≤ 50% при +40°C (до 90% при 25°C с конденсацией) |
| Высота над уровнем моря | ≤ 2000 метров |
| Соответствие стандартам | GB/T 14048.1, GB/T 14048.4, IEC 60947-4-1 |
| Тип | Ui (V) | Ue (V) | Ith (A) | Номинальный рабочий ток с периодическими перерывами（A） | AC-3 Pe (kW) | Номинальный рабочий ток при непрерывной работе(A) | Вес (кг) (kg) | |||
| AC-1 | AC-2 | AC-3 | AC-4 | |||||||
| CJ20-10 | 690 | 220 | 10 | 10 | 10 | 10 | 2.2 | 10 | 0.353 | |
| 380 | 4 | |||||||||
| 660 | 5.2 | 5.2 | ||||||||
| CJ20-16 | 690 | 220 | 16 | 16 | 16 | 16 | 4.5 | 16 | 0.416 | |
| 380 | 7.5 | |||||||||
| 660 | 13 | 13 | 11 | |||||||
| CJ20-25 | 690 | 220 | 32 | 32 | 25 | 25 | 5.5 | 32 | 0.67 | |
| 380 | 11 | |||||||||
| 660 | 14.5 | 14.5 | 13 | |||||||
| CJ20-40 | 690 | 220 | 55 | 55 | 40 | 40 | 11 | 55 | 1.32 | |
| 380 | 22 | |||||||||
| 660 | 25 | 25 | ||||||||
| CJ20-63 | 690 | 220 | 80 | 80 | 63 | 63 | 63 | 18 | 80 | 2.9 |
| 380 | 30 | |||||||||
| 660 | 40 | 40 | 40 | 35 | ||||||
| CJ20-100 | 690 | 220 | 125 | 125 | 100 | 100 | 100 | 28 | 125 | 3 |
| 380 | 50 | |||||||||
| 660 | 63 | 63 | 63 | |||||||
| CJ20-160 | 690 | 220 | 200 | 200 | 160 | 160 | 160 | 48 | 200 | 5.5 |
| 380 | 85 | |||||||||
| 660 | 100 | 100 | 80 | |||||||
| CJ20-160/11 | 1140 | 1140 | 80 | 80 | 80 | |||||
