Код и его значение
В качестве примера: CJX1-150/22
- CJX1 – Серия продукции (AC Контактер)
- 150 – Номинальный ток (Ie) в амперах в режиме AC-3
- /22 – Вспомогательная контактная конфигурация
- Первая цифра: число обычно открытых (NO) вспомогательных контактов
- Вторая цифра: число обычно закрытых (NC) вспомогательных контактов
- Например: «/22» означает 2 NO + 2 NC дополнительных контактов

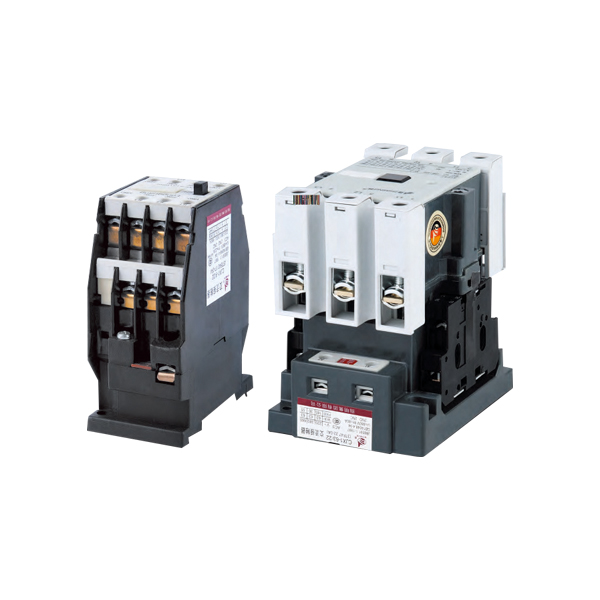

Обзор продукции
Марка ZHIMING контактера переменного тока серии CJX1 подходит для цепей с частотой переменного тока 50Hz или 60Hz и номинальным рабочим напряжением до 1000V. В категории использования ас -3 применяется для цепей с номинальным напряжением 380 в и номинальным током до 475 а. В основном используется для дистанционного изготовления и разрыва цепей, а также для частого запуска и управления электродвигателями переменного тока. В сочетании с соответствующим тепловым реле перегрузки, он может быть собран в электромагнитный стартер, чтобы обеспечить защиту от перегрузки цепи.
Данный продукт соответствует стандартам GB/T 14048.4 и IEC 60947-4-1.
Особенности продукта
- Надежная производительность: высокая механическая и электрическая выносливость, обеспечивающая длительный срок службы при частых условиях эксплуатации.
- Компактная конструкция: компактная конструкция с оптимизированной системой дугового пожаротушения для повышения безопасности.
- Широкий диапазон применения: подходит для управления двигателями, трансформаторами, емкостями конденсаторов и другими электрическими нагрузками.
- Дополнительные параметры контакта: доступны с различными вспомогательными контактами (NO/NC) для выполнения различных требований к управлению.
- Термозащита от перегрузки: может быть объединена с совместимыми тепловыми реле перегрузки для формирования полного стартера двигателя.
- Низкое энергопотребление: катушка предназначена для низкого энергопотребления и высокой эффективности.
Метод установки
- Тип монтажа: доступен как для рельсового монтажа (DIN rail), так и для винтового монтажа.
- Положение: для оптимальной производительности рекомендуется вертикальная установка; Обеспечить надлежащую вентиляцию вокруг установки.
- Проводка: четкая маркировка и крепкие антивибрационные винты обеспечивают надежное и надежное соединение.
- Степень защиты: дополнительные защитные чехлы доступны для повышения IP-рейтинга и безопасности во время технического обслуживания.
Стандарты соблюдения требований: GB/T 14048.1, GB/T 14048.4, IEC 60947-4-1
Соответствие: сертифицировано се, что обеспечивает соблюдение международных требований к безопасности и рабочим характеристикам.
Технические параметры
| Тип | CJX1-9 | CJX1-12 | CJX1-16 | CJX1-22 | CJX1-32 | CJX1-38 | CJX1-45 | CJX1-63 | CJX1-75 | CJX1-85 | CJX1-110 | CJX1-140 | CJX1-170 | CJX1-205 | CJX1-250 | CJX1-300 | CJX1-400 | CJX1-475 | |
| Номинальное напряжение изоляции | 690 | 1000 | |||||||||||||||||
| частота(Hz) | 50(/60) | ||||||||||||||||||
| Номинальный рабочий ток | AC-3380V | 9 | 12 | 16 | 22 | 32 | 38 | 45 | 63 | 75 | 85 | 110 | 140 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4380V | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | 24 | 28 | 34 | 42 | 54 | 68 | 75 | 96 | 110 | 125 | 150 | 165 | |
| Максимальная мощность управляемого двигателя при использовании AC-3kW | 220V | 2.2 | 3 | 4 | 5.5 | 8.5 | 11 | 15 | 18.5 | 22 | 28 | 37 | 43 | 55 | 64 | 78 | 93 | 125 | 148 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 252 | |
| 660V | 5.5 | 7.2 | 11 | 11 | 23 | 23 | 39 | 55 | 67 | 67 | 100 | 100 | 156 | 156 | 235 | 235 | 375 | 342 | |
| Обычный тепловой ток | 20 | 20 | 30 | 30 | 55 | 55 | 90 | 80 | 100 | 100 | 160 | 160 | 210 | 220 | 300 | 300 | 400 | 550 | |
| Operating frequency | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 200 | 200 | 130 | 200 | 130 | 150 | 150 | |
| Коэффициент учета затрат-расходов AC-3 | 40% | ||||||||||||||||||
| В сочетании с предохранителем | NT00- 16 | NT00- 20 | NTO0- 25 | NT00- 32 | NT00- 50 | NT00- 63 | NT00- 63 | NT00- 80 | NT00- 100 | NT00- 125 | NT00- 160 | NT00- 200 | NT00- 250 | NTO0- 250 | NT00- 315 | NTO00- 400 | NTO0- 500 | NT00- 500 | |
| В сочетании с тепловым реле | JRS2-12.5 | JRS2-25 | JRS2-32 | JRS2-45 | JRS2-80 | JRS2-80 | JRS2-180 | JRS2-180 | JRS2-250 | JRS2-400 | |||||||||
| Рабочий диапазон втягивающих обмоток | Привлечение | 85%Us~110%Us | |||||||||||||||||
| Выход на свободу | 20%Us~75%Us | ||||||||||||||||||
| Напряжение втягивающих обмоток | 24,36,48,110,127,220,380 | ||||||||||||||||||
| Конвенциональный температурный ток вспомогательного контакта | 10 | ||||||||||||||||||
| Электрическая жизнь | AC-3 | 100 | 80 | 60 | |||||||||||||||
| AC-4 | 20 | 15 | 10 | ||||||||||||||||
| Масса (kg) | 0.43 | 0.49 | 0.7 | 1.43 | 2.21 | 3.42 | 5.5 | 6.8 | 9.2 | ||||||||||

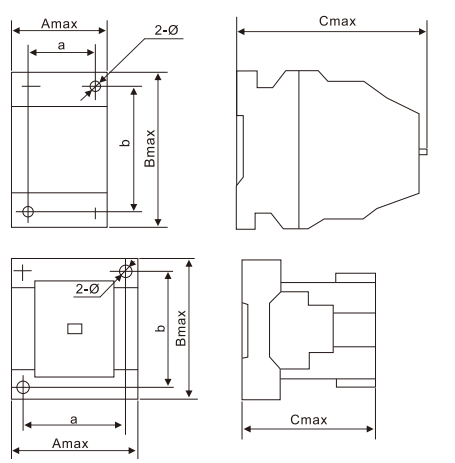

Размер изделия
| тип | Amax | Bmax | Cmax | a | b | Ø |
| CJX1-9.12 | 46 | 79 | 106 | 35±0.50 | 60±0.60 | 4.8+0.48 |
| CJX1-16.22 | 46 | 89 | 116 | 35±0.50 | 75±0.60 | |
| CJX1-32 | 74 | 90 | 109 | 50±0.50 | 75±0.60 | 5+0.48 |
| CJX1-38 | 82 | 102 | 110 | 45±0.50 | 75±0.60 | |
| CJX1-45.63 | 92 | 120 | 125 | 70±0.60 | 100±0.70 | |
| CJX1-75.85 | 105 | 135 | 145 | 80±0.60 | 110±0.70 | 5.5+0.48 |
| CJX1-110.140 | 125 | 158 | 155 | 100±0.70 | 130±0.80 | 6.5+0.58 |
| CJX1-170 | 140 | 185 | 190 | 110±0.70 | 160±0.80 | 7.0+0.58 |
| CJX1-205 | 140 | 185 | 190 | 110±0.70 | 160±0.80 | 7.0 +0.58 |
| CJX1-250 | 146 | 194 | 202 | 120±0.70 | 180±0.80 | 9.0 +0.63 |
| CJX1-300 | 146 | 194 | 202 | 120±0.70 | 180±0.80 | 9.0 +0.63 |
| CJX1-400 | 162 | 205 | 224 | 130±0.80 | 180±0.80 | 9.0+0.63 |
| CJX1-475 | 162 | 205 | 224 | 130±0.80 | 180±0.80 | 9.0+0.63 |
