Обзор продукта

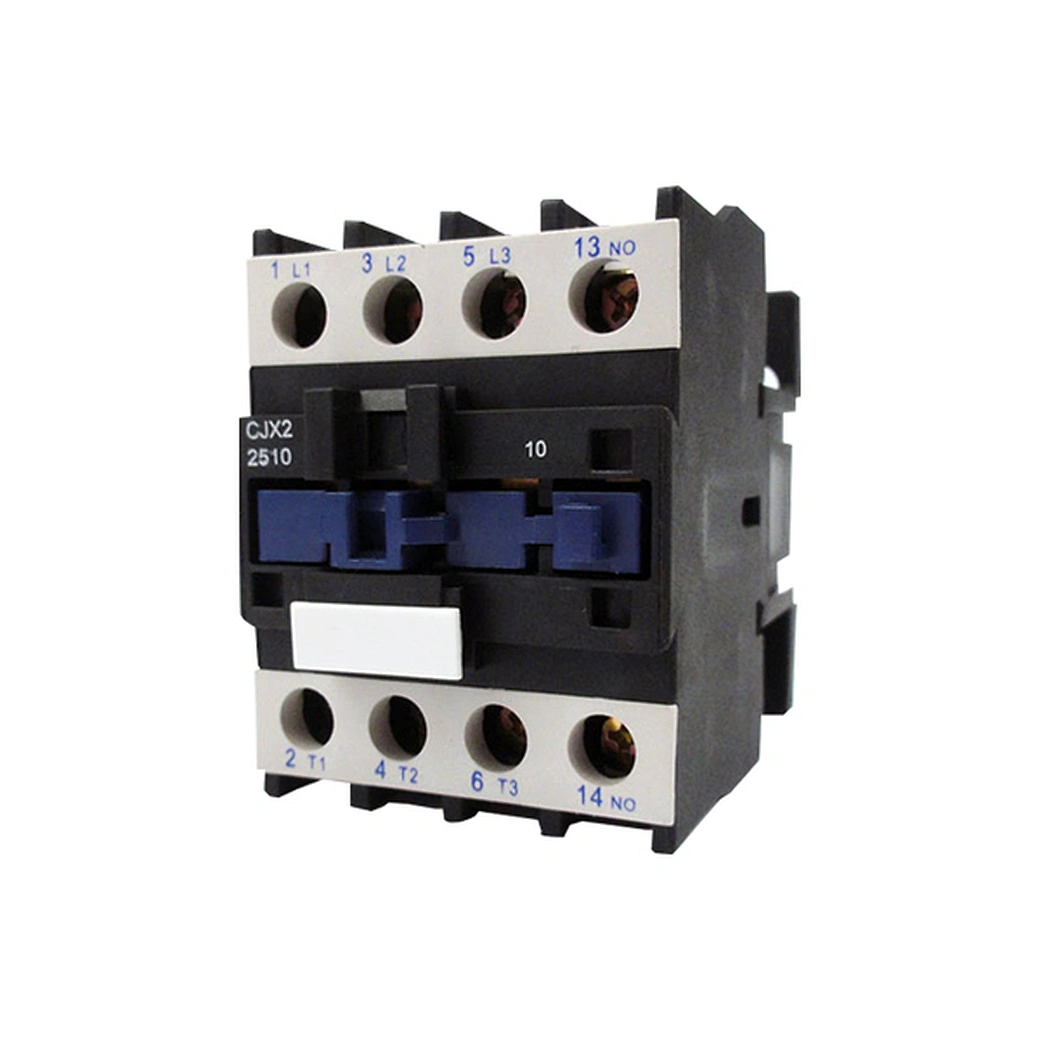

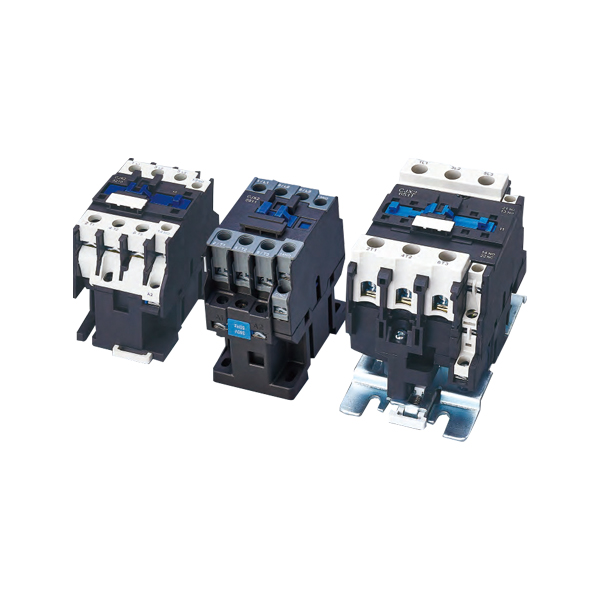

Контакторы переменного тока серии CJX2 марки ZHIMING подходят для систем питания переменного тока, работающих на частоте 50 Гц или 60 Гц, с номинальным напряжением изоляции до 690 В. В категории использования AC-3 они поддерживают номинальное рабочее напряжение до 380 В и номинальный рабочий ток до 620 А.
Он в основном используется для дистанционного замыкания и размыкания цепей, а также для частого запуска и управления двигателями переменного тока. В сочетании с тепловым реле перегрузки или электронным устройством защиты контактор может быть встроен в электромагнитный пускатель, обеспечивая надежную защиту от перегрузок цепи.
Стандарты соответствия: GB/T 14048.1, GB/T 14048.4, IEC 60947-4-1
Руководство по выбору модели – Контакторы с конденсаторным переключением серии CJX2
| Модель | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 |
|---|---|---|---|---|---|---|---|---|---|---|
| Рейтинг | Эксплуатация | Текущий | (A) | |||||||
| • AC-3 (380V) | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| • AC-4 (380V) | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 |
| • AC-3 (660V) | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 55 |
| • AC-4 (660V) | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 |
| Обычный тепловой ток (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 |
| Контроллаб | le Motor | Мощность | (kW) | |||||||
| • 220V (AC-3) | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| • 380V (AC-3) | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| • 660V (AC-3) | 5.5 | 7.5 | 9 | 15 | 18.5 | 30 | 33 | 37 | 45 | 55 |
| Рабочая | Частота | (Циклы | /Час) | |||||||
| • Electrical (AC-3) | 1200 | 600 | ||||||||
| • Electrical (AC-4) | 300 | |||||||||
| Электрический | Срок службы | (×10⁴ раз) | ||||||||
| • AC-3 | 100 | 80 | 60 | |||||||
| • AC-4 | 20 | 15 | 10 | |||||||
| Механический ресурс (×10⁴ раз) | 1000 | 800 | 600 | |||||||
| Рекомендуемая модель предохранителя | RT16-20 | RT16-20 | RT16-32 | RT16-32 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
Технические характеристики и размеры
| Тип | A Макс | B Макс | C Макс | G | H |
| CJX2-115/152/170 | 158 | 120 | 132 | 90/110 | 130 |
| CJX2-185/205 | 170 | 174 | 185 | 80 | 110/120 |
| CJX2-225/245 | 170 | 198 | 185 | 80 | 110/120 |
| CJX2-300/330 | 213 | 206 | 219 | 96 | 110/120 |
| CJX2-410 | 213 | 206 | 219 | 80 | 170/180 |
| CJX2-475 | 233 | 238 | 232 | 80 | 170/180 |
| CJX2-620/630 | 309 | 304 | 255 | 181 | 180/190 |
Электрическая схема
