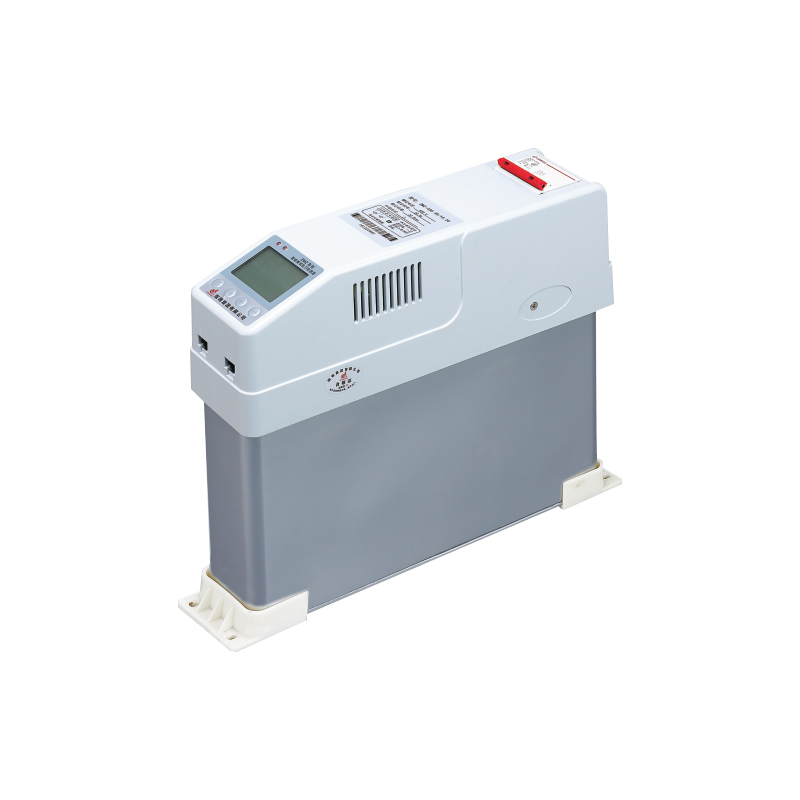

Конденсатор мощности с интеграцией интеллекта серии ZMZ-C бренда ZHIMING — это новое оборудование для компенсации реактивной мощности.
Интеллектуальная система измерения и контроля
Система отбора проб тока и напряжения использует 32-разрядный встроенный микроконтроллер Corex-M4, способный быстро собирать сигналы, что позволяет с высокой точностью измерять трехфазный ток, напряжение, активную мощность, реактивную мощность, прозрачную мощность и другие системные параметры, а также рассчитывать и анализировать гармонические волны.
Система обмена данными между человеком и машиной
Монитор оснащен ЖК-панелью, китайским меню, отображает внутреннюю температуру, ток, напряжение и гармонические параметры в режиме реального времени, с помощью кнопок можно выбирать параметры и рабочий статус, а также устанавливать данные о перенапряжении, пониженном напряжении, пониженном токе, перегреве, избыточной/недостаточной компенсации, которые могут быть сохранены в случае сбоя питания.
Интеллектуальное подключение к системе
Коммуникационный порт Rs485, встроенный протокол MODBUS-RTU, возможность удаленного мониторинга и управления. При параллельном подключении нескольких устройств к системе одно из них автоматически становится ведущим, а остальные — ведомыми, образуя систему компенсации реактивной мощности; выход из строя одного из устройств не влияет на работу остальных, а в случае выхода из строя ведущего устройства система автоматически выбирает новое ведущее устройство, обеспечивая высокую интеллектуальность работы.
Интеллектуальная система переключения
Действительно переключается через нулевой ток, вспомогательная транзисторная схема не требуется, эта система использует независимый процессор для управления операцией переключения при прохождении нуля, переключение при нуле, без скачков тока, без дуги, быстрый отклик, повышение надежности и срока службы оборудования.
Силовые конденсаторы
В сочетании с высокопроизводительными силовыми конденсаторами, хорошим излучением, небольшими размерами, длительным сроком службы, что обеспечивает высокую безопасность и надежность всего комплекта оборудования.
Технические параметры
| Параметры мощности | Номинальное напряжение | AC 400V(deviation≤±10%,distortion sine wave <5%) | ||
| Номинальный ток | AC0~5A(current harmonics<10%,Current input impedance≤0.02 Ω) | |||
| Частота | 50Hz | Потребляемая мощность | <0.5W | |
| Точность измерения | Напряжение | ≤0.5% | Текущий | ≤0.5% |
| Мощность | ≤0.5% | Коэффициент мощности | ±0.01% | |
| Время | ≤100ms | Температура | ±1℃ | |
| Сеть | Номер сети | ≤128 STEPS | Время инициализации сети | ≤10s |
| Окружающая среда | Температура | -30~+60℃ | ||
| Относительная влажность | 90 % относительной влажности (при 20 °C без конденсации) | |||
| Интервал переключения | Один ≥20 с (увеличивается при использовании более одной сети) | |||
| Максимальная емкость одного конденсатора | Трехфазная компенсация (30+30 кВАр; однофазная компенсация 30 кВАр | |||
| Скорость затухания конденсаторов | ≤0,5%/ГОД | |||
| Частота отказов конденсаторов | ≤5%/год (60000 ч эксплуатации) | |||
| Допустимая частота переключения | ≥100 000 раз | |||
| Интерфейс связи | RS 485,CAN | |||
Размер продукта
Основные технические данные и габаритные размеры
Примечание: Другие модели со специальными характеристиками поставляются в соответствии с требованиями пользователя.
| Модель компенсации | Технические характеристики модели | Размеры (mm) | |||
| L | L1 | W | H | ||
| Трехфазная компенсация (одинарная) | ZMZ-CS0.45(5) | 383 | 350 | 85 | 230 |
| ZMZ-CS0.45(10) | 383 | 350 | 85 | 230 | |
| ZMZ-CS0.45(15) | 383 | 350 | 85 | 230 | |
| ZMZ-CS0.45(20) | 383 | 350.0 | 85 | 230 | |
| ZMZ-CS0.45(25) | 383 | 350 | 85 | 290 | |
| ZMZ-CS0.45(30) | 383 | 350 | 85 | 290 | |
| Трехфазная компенсация (двойная) | ZMZ-CS0.45(5+5) | 383 | 350 | 85 | 230 |
| ZMZ-CS0.45(10+5) | 383 | 350 | 85 | 230 | |
| ZMZ-CS0.45(10+10) | 383 | 350 | 85 | 230 | |
| ZMZ-CS0.45(15+10) | 383 | 350 | 85 | 290 | |
| ZMZ-CS0.45(15+15) | 383 | 350 | 85 | 290 | |
| ZMZ-CS0.45(20+15) | 383 | 350 | 85 | 290 | |
| ZMZ-CS0.45(20+20) | 383 | 350.0 | 85 | 290 | |
| Однофазная компенсация | ZMZ-DF0.25(10) | 383 | 350 | 85 | 230 |
| ZMZ-DF0.25(15) | 383 | 350 | 85 | 290 | |
| ZMZ-DF0.25(20) | 383 | 350 | 85 | 290 | |
| ZMZ-DF0.25(30) | 383 | 350 | 85 | 330 | |
| Смешанная компенсация | ZMZ-CH/450/5+250/5 | 383 | 350 | 85 | 230 |
| ZMZ-CH/450/10+250/5 | 383 | 350 | 85 | 230 | |
| ZMZ-CH/450/10+250/10 | 383 | 350 | 85 | 290 | |
| ZMZ-CH/450/15+250/15 | 383 | 350 | 85 | 290 | |
Схема подключения
Схема подключения трехфазной компенсации
Схема подключения трехфазной кокомпенсации
Схема подключения соответствующей компенсации и смешанной модели
Схема подключения компенсации с разделением фаз
