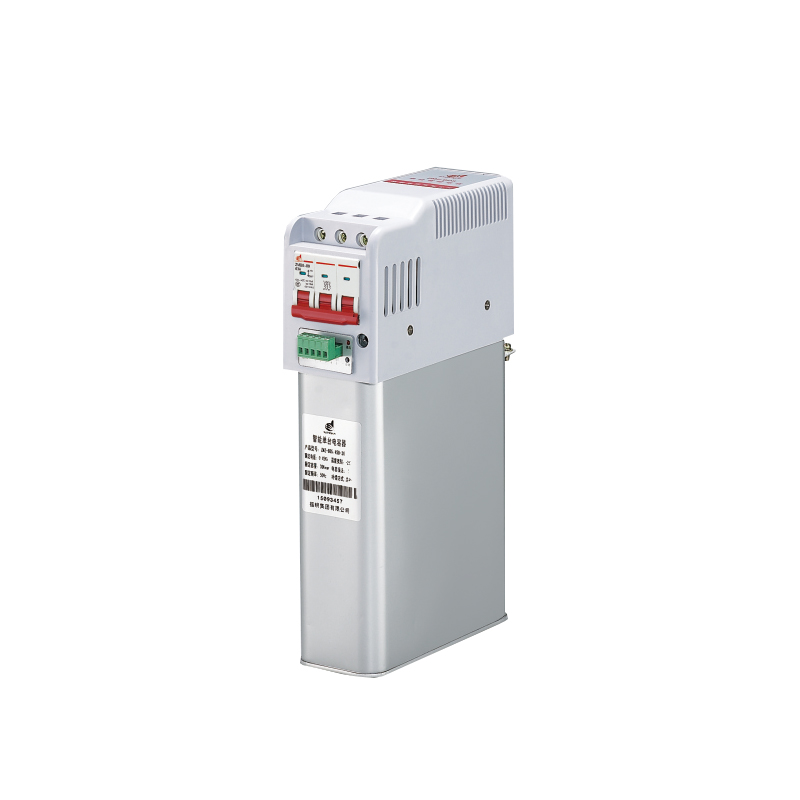

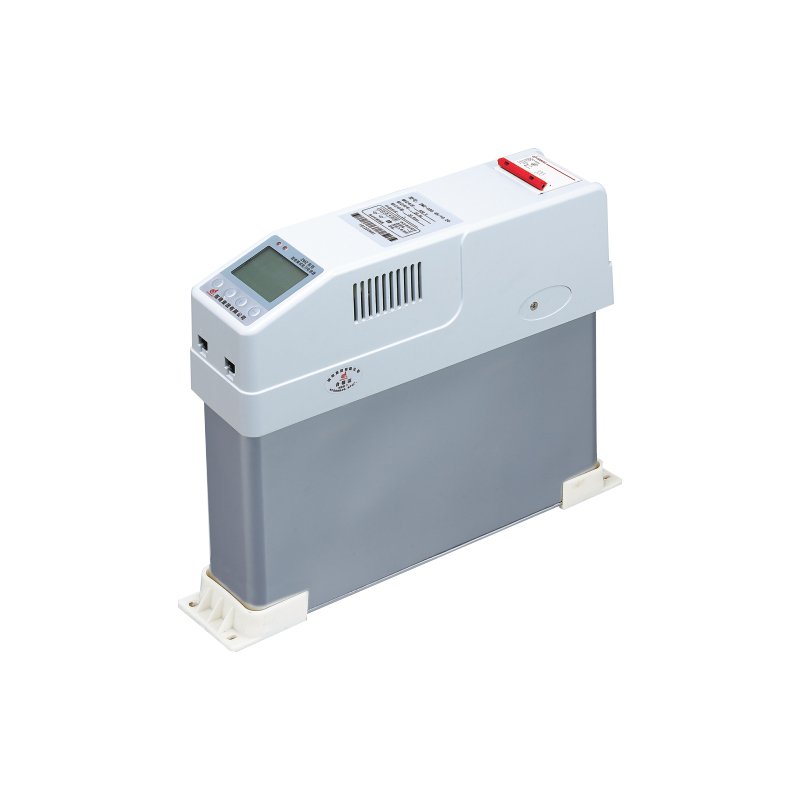

Силовой конденсатор интеллектуальной интеграции серии ZMZ-B марки ZHIMING — это новое оборудование компенсации реактивной мощности, которое представляет собой распределительную электрическую сеть низкого напряжения 0,4 кВ, отличается высокой экономией энергии, снижением потерь в проводах, повышением коэффициента мощности и качества электроэнергии. Он состоит из блока тестирования интеллекта по схеме нулевого входного переключателя и блока защиты, 1 шт. (Δ) или 1 шт. (Y) низковольтного конденсатора. Этот конденсатор заменяет низковольтный силовой конденсатор, который состоит из предохранителя интеллектуального контроллера и комбинированного выключателя или теплового реле контактора. Силовой конденсатор низкого напряжения указывает на освещение и другие компоненты банка, которые соединяют конический проводник для создания автоматического оборудования компенсации реактивной мощности, он заменяет традиционную компенсацию реактивной мощности, большой объем и очень сильный режим команд. Таким образом, новый силовой конденсатор имеет хорошую функцию компенсации, малый объем, низкие потери мощности, хорошую цену, экономит затраты и удобен в использовании, обслуживание простое и долговечное, надежность лучшая, он подходит для современных требований компенсации реактивной мощности интеллектуальной электрической сети.
Условия труда
Условия: высота над уровнем моря 2000 м, температура -25°C + 50°C; относительная влажность 20°C, ≤90%
Номинальное напряжение: 400 В/230 В, 50 Гц
Номинальная мощность: общая компенсация: 5–30 квар; дополнительная компенсация: 5–30 квар
Допустимое отклонение мощности: -5+10%
Максимально допустимое перенапряжение: 110% номинального напряжения
Линия и определение терминального блока
Терминальный блок разделит терминал питания и терминал тестовой машины, три фазовых компенсационных модуля питания имеют UA, UB, UC, подфазовый компенсационный модуль питания имеют «UA, UB, UC, UN», тестовый терминал машины был использован в insert и pull компонент, так что легко протестировать и заменить.
Продукты и схема соединения
Продукция соответствует требованиям проволоки
Продукты соответствуют спецификации проводника подключения к электротерминалу: обычно каждый ПК общая мощность составляет более 30квара общей компенсации и общая мощность более 30квара подкомпенсационного конденсатора мощности, он должен принимать стандартную 16 мм ² more core copper conductor wire, другие спецификации конденсатор должен принимать 10мм ² more core copper conductor wire.Между типом сигнала проводника соединения продукта: RS485 провод связи, указать светопровод, следует выбрать подходящий медный проводник проволоки, как правило, принять 0,75мм, RS485 подключить каждый продукт.
Размер изделия
Данные по основным техническим параметрам и габаритам
Примечание: другие специальные модели спецификации поставляются в соответствии с требованиями пользователей
| Режим компенсации | Спецификация модели | пропускная способность(kvar) | пропускная способность(V) | отверстие (mm) |
Три фасаппенсации | ZMZ-DS/450-5-B | 5 | 450 | 240 |
| ZMZ-DS/450-10-B | 10 | 450 | 240 | |
| ZMZ-DS/450-15-B | 15 | 450 | 290 | |
| ZMZ-DS/450-20-B | 20 | 450 | 290 | |
| ZMZ-DS/450-25-B | 25 | 450 | 340 | |
| ZMZ-DS/450-30-B | 30 | 450 | 340 | |
| Сплит-фасакомпенсация | ZMZ-DF/280-5-B | 5 | 250 | 240 |
| ZMZ-DF/280-10-B | 10 | 250 | 290 | |
| ZMZ-DF/280-15-B | 15 | 250 | 340 | |
| ZMZ-DF/280-20-B | 20 | 250 | 390 |
