Применение

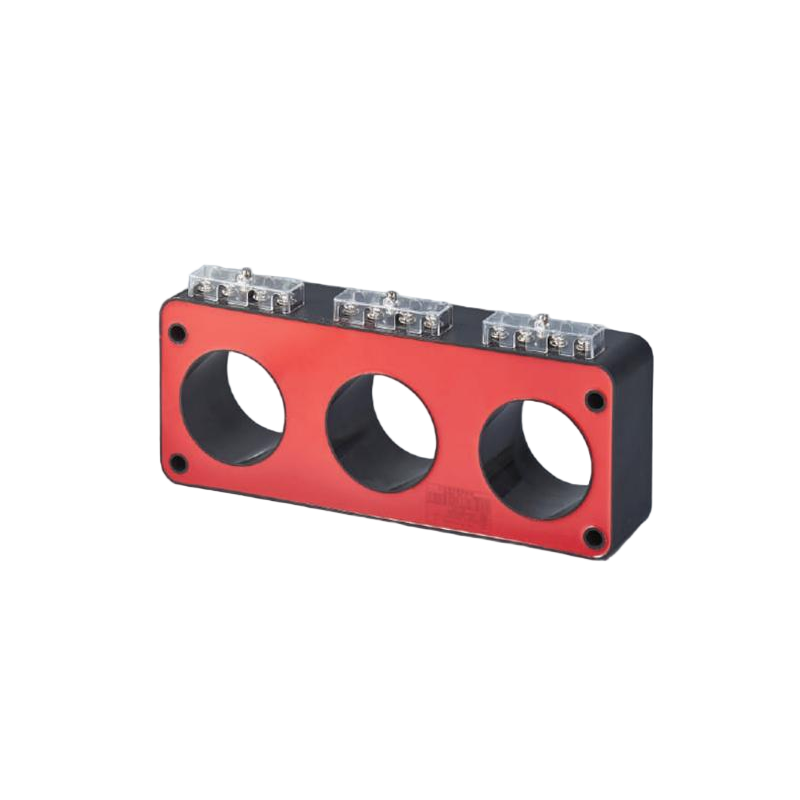

LSY трехфазный трансформатор тока подходит для установки в шкафах чистых выключателей кольца и включения основного столба трехфазного корпуса, а также нулевой последовательный ток для измерения и защиты трехфазных трансформаторов тока, также может быть использован для более кабельной цепи измерения и защиты нулевого последовательного тока. Серия трансформаторов тока нулевой последовательности и вторичных обмоток изготавливается из высококачественной эпоксидной смолы вакуума вокруг примечания в огнеупорной пластиковой оболочки, которая имеет свойство влагонепроницаемости, стабильной производительности и отказа от технического обслуживания.
Код и его значение
Технические параметры
| тип | Цель | Измерение силы тока | Трансформатор тока защиты | Трансформатор тока двойной обмотки | |||||||
| Стабильный первичный ток | Класс точности и номинальная нагрузка | Класс точности и номинальная нагрузка | Класс точности и номинальная нагрузка | ||||||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0.2S | 0.5 | 10P15 | 10P10 | ||
| LSY-10/107 | 75 | — | — | 1 | — | — | — | — | 1 | — | — |
| 100 | — | — | 2.5 | — | — | — | — | 1 | — | — | |
| 150 | — | — | 2.5 | 2.5 | — | — | — | 1.5 | — | — | |
| 200 | — | 2.5 | 2.5 | 2.5 | — | — | — | 2.5 | 2.5 | 5 | |
| 300 | 2.5 | 2.5 | 5 | 2.5 | — | — | — | 2.5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 2.5 | — | — | 5 | 7.5 | 7.5 | |
| 500 | 5 | 5 | 10 | 5 | 2.5 | — | — | 5 | 10 | 10 | |
| 600 | 5 | 10 | 10 | 7.5 | 2.5 | — | — | 5 | 10 | 10 | |
| 800 | 10 | 10 | 10 | 7.5 | 2.5 | — | — | 5 | 15 | 10 | |
Размер изделия
