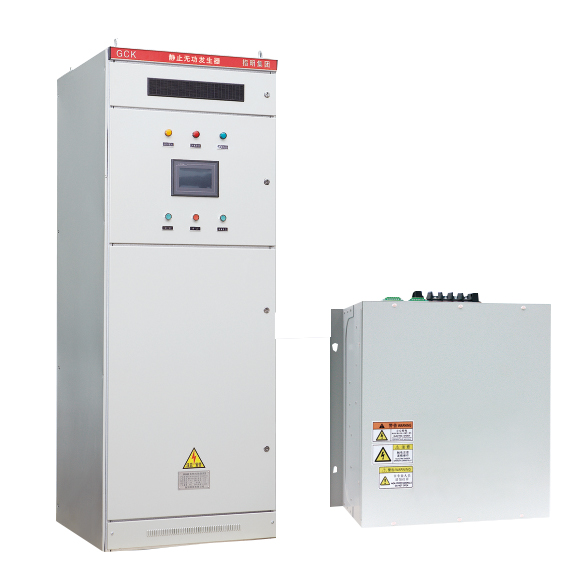

Статический генератор реактивной мощности ZM-SVG марки ZHIMING — это передовое устройство компенсации реактивной мощности, использующее современную силовую электронику и высокоскоростную технологию цифровой обработки сигналов (DSP). Он разработан для обеспечения точной и динамичной поддержки реактивной мощности для повышения качества электроэнергии и стабильности системы.
Устройство состоит из двух основных компонентов: схемы определения опорного тока и схемы генерации тока компенсации.
- Схема определения опорного тока непрерывно контролирует ток в сети в режиме реального времени. Она преобразует аналоговые сигналы тока в цифровую форму и передает их в цифровой сигнальный процессор (ЦСП).
- ЦСП обрабатывает сигналы, отделяя гармонические составляющие от основной гармоники тока. В зависимости от системных требований, он формирует управляющие сигналы ШИМ.
- Эти сигналы передаются в схему формирования компенсационного тока, которая управляет силовыми модулями IGBT или IPM для формирования реактивного компенсационного тока, соответствующего потребностям системы.
ZM-SVG вводит этот реактивный ток в энергосистему, динамически корректируя его для поддержания стабильности напряжения, снижения потерь энергии и повышения коэффициента мощности.
Это решение идеально подходит для отраслей с быстро меняющимися условиями нагрузки или строгими требованиями к качеству электроэнергии.
Технические характеристики
| Номинальная мощность | 35kvar | 50kvar | 75kvar | 100kvar |
| Номинальное напряжение | AC380V±15%/AC690V±15% | |||
| Электропроводка | Три-фазные три-проволоки, три-фазные четыре-проволоки | |||
| Режим банковского управления конденсатором | Управление узлом: +1212 входов;Связь и управление :RS485 подключение, MODBUS протокол связи | |||
| Параметры компенсации | Компенсация реактивной мощности, фазовый дисбаланс, гармонический набор фильтров | |||
| Параметры компенсации | Защита от напряжения, защита от избыточного тока, защита от избыточного тока и защита от постоянного тока | |||
| Время отклика | ≤10ms | |||
| Потеря мощности прибора | Номинальная потеря при полной нагрузке не превышает 2% от точечной мощности | |||
Основные технические данные
Номинальное напряжение: 230 В переменного тока, 250 В переменного тока, 400 В переменного тока, 415 В переменного тока, 450 В переменного тока, 525 В переменного тока, другие специальные напряжения, пожалуйста, обратите на это внимание.
Номинальная мощность: 1–50 кВАр
Номинальная частота: 50 Гц или 60 Гц
Допуск по мощности: -5–+10%
Тангенс угла потерь (номинальное напряжение промышленной частоты): tgδ≤0,01 при 20 °C
Защита от перенапряжения: между двумя полюсами напряжение 2,15 номинала составляет 10 с, между двумя полюсами напряжение 3 кВ, выберите наибольшее значение 10 с, без постоянного пробоя и перекрытия.
Максимально допустимое перенапряжение: 1,1 номинала, максимально допустимое перенапряжение не более 8 часов в течение 24 часов, 1,15 номинала – не более 30 минут в течение 24 часов, 1,2 номинала – не более 5 минут, 1,3 номинала – не более 1 минуты.
Максимально допустимый перегрузочный ток: допускается перегрузка по току не более чем в 1,3 раза от номинального тока. При кратковременной перегрузке по току следует учитывать перенапряжение, допустимую погрешность ёмкости и влияние гармоник. Допустимая перегрузка по току не должна превышать 1,43 номинального тока.
Свойства разряда: левое напряжение снижается с √2 Un до уровня ниже 50 В в течение 3 минут после отключения питания.
Размер изделия
Примечание: другие специальные модели спецификации поставляются в соответствии с требованиями пользователей.
