Модель и последствия

Позиция	Описание	Определение
ZMTBB	Код производителя + полное оборудование	Комплект высоковольтного устройства компенсации реактивной мощности серии ZMT
□□□	Мощность агрегата (кВАр)	Емкость одного конденсаторного блока (в киловольт-амперах реактивных)
□□□□	Общая номинальная мощность (кВАр)	Общая номинальная реактивная мощность устройства
□□□	Напряжение системы (кВ)	Номинальное напряжение системы в киловольтах
A / B	Основной метод подключения	A = Однофазное подключение B = Двухфазное подключение
K / C / L / Q / Y	Режим релейной защиты	K = Защита от открытого дельта C = Защита от перепада напряжения L = Защита от несбалансированного тока Q = Защита от дифференциального тока моста Y = Защита от несбалансированного напряжения
% / L	Реактивность %: «L» означает включенную фильтрацию гармоник	Процентное значение реактивного сопротивления; «L» указывает на наличие реактора для фильтрации гармоник.
W	Тип установки: W = Наружная (Пустое поле = Внутренняя)	W = Установка на открытом воздухе (Если не указано, означает установку в помещении)

Применение

ZHIMING  Высоковольтное устройство компенсации реактивной мощности ZMTBB предназначено для использования в системах переменного тока напряжением 6–35 кВ и частотой 50 Гц. Оно в основном используется для регулирования напряжения на шинах, компенсации реактивной мощности, повышения коэффициента мощности, качества напряжения и снижения потерь в электросети.

Примечания к заявке

• Применимо для высоковольтных энергосистем напряжением 6–35 кВ.
• Улучшает коэффициент мощности и снижает потери реактивной мощности.
• Дополнительные фильтрующие реакторы помогают снизить уровень гармоник.
• Режим защиты настраивается в соответствии с требованиями проекта.

Стандарты соблюдения требований

• GB 50227-2008: Нормы и правила проектирования шунтирующих конденсаторов
• JB/T 7111-1993: Высоковольтные шунтирующие конденсаторы
• JB/T 10557-2006: Высоковольтные устройства локальной компенсации реактивной мощности
• DL/T 604-1996: Технические условия для заказа высоковольтных шунтирующих конденсаторов

Основные технические показатели результативности

Допуск по вместимости

• Отклонение фактической ёмкости от номинальной должно быть в пределах от 0 до +5%.
• Соотношение максимального и минимального значений ёмкости между любыми двумя клеммами не должно превышать 1,02.

Допуск индуктивности

• При номинальном токе допустимое отклонение реактивного сопротивления составляет от 0 до +5%.
• Значение индуктивности каждой фазы не должно превышать +2% от среднего значения по трем фазам.

Уровень изоляции

• Выдерживаемое напряжение промышленной частоты: в соответствии с напряжением системы (например, 6 кВ: 32 кВ/1 мин, 10 кВ: 42 кВ/1 мин)
• Выдерживаемое напряжение грозового импульса: в соответствии со стандартами МЭК (например, 6 кВ: 60 кВ BIL, 10 кВ: 75 кВ BIL)
• Путь утечки и изоляционные зазоры соответствуют стандартам GB и МЭК

Условия эксплуатации

• Устройства шкафного типа устанавливаются внутри помещений, а устройства рамного типа — снаружи.
• Высота установки не должна превышать 1000 метров. При установке на большей высоте проконсультируйтесь с производителем.
• Диапазон температур окружающей среды:
• Устройство для установки в помещении: от −25°C до +45°C
• Устройство для установки вне помещения: от −40°C до +45°C
• Место установки должно быть защищено от сильной механической вибрации, агрессивных газов, паров, а также токопроводящей/взрывоопасной пыли.
• Подключенная электросеть или шина не должны подвергаться воздействию высших гармоник. Искажение формы напряжения и содержание гармоник должны соответствовать стандарту GB/T 14549-93 «Качество электроэнергии – Гармоники в сетях общего пользования».

Структура и принцип работы

Структура устройства и режимы переключения

Прибор доступен как в корпусе, так и в конструкции с открытой рамой.Банки конденсаторов могут переключаться вручную или автоматически с помощью автоматического контроллера, реагирующего на напряжение.

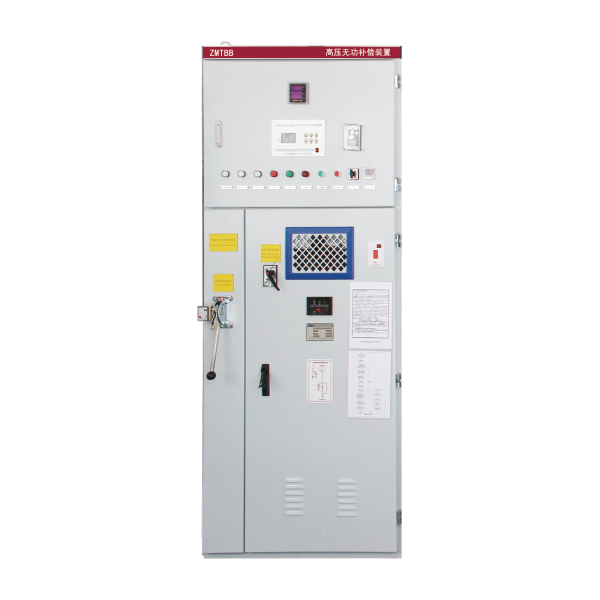

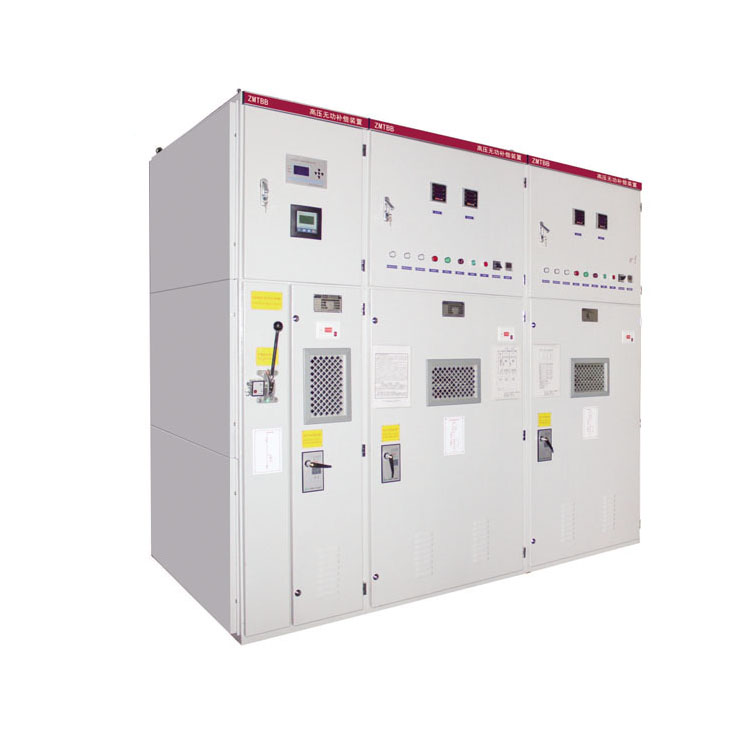

Конструкция типа шкафа

Эта конфигурация состоит из шкафа входного изолятора, шкафа последовательного реактора, шкафа шунтирующих конденсаторов и соединительных шин.
Количество шкафов конденсаторов определяется требуемой компенсационной мощностью и конструкцией системы, которая обычно включает несколько шкафов.
Шкаф изготавливается из высококачественных холоднокатаных стальных листов или листов с алюминиево-цинковым покрытием, методом профилирования и сварки или сборки.
Степень защиты: IP20.

Внутренняя планировка здания

Для единичных конденсаторов мощностью 30-100 квар используется трехуровневая однорядная/двухрядная конфигурация.Для единиц свыше 100 кваров применяется двухуровневая однорядная/двухрядная строчная структура.Для установок свыше 200 кваров используется одноуровневая однорядная/двухрядная конструкция.

Структура типа каркаса

Конструкция включает в себя:
Изоляторную раму, сухие воздушные реакторы, стеллажи для шунтирующих конденсаторов и защитное ограждение.
Компоненты включают в себя: цинковые разрядники, шунтирующие конденсаторы, индивидуальные защитные предохранители, герметичные разрядные катушки, опорные изоляторы, медные (или алюминиевые) шины и оцинкованный металлический каркас.
Конденсаторные батареи монтируются на каркасе и соединяются между собой шинами и опорными изоляторами, образуя первичный контур.

Узлы каркасного типа имеют модульную конструкцию, что обеспечивает удобство транспортировки, устойчивость конструкции и экономичность материалов.
Типичные варианты монтажа: однорядный трёхъярусный, двухрядный одноярусный или двухрядный двухъярусный.
Каждая фаза конденсатора обычно сначала подключается параллельно, а затем последовательно.
Поверхности каркаса обработаны горячим цинкованием или порошковым покрытием.
При необходимости устанавливается защитное ограждение высотой 1,8 метра, которое покрывается защитным покрытием для повышения долговечности.
Материалы каркаса изготовлены из высококачественных конструкционных профилей.

Отбор реакторов серии

Реакторы с железным ядром сухого типа обычно устанавливаются в нейтральной точке.Воздушные реакторы устанавливаются на стороне питания, либо в штатной трехфазной или треугольной (delta) конфигурации.

Вторичная защита и контроль

Устройство защиты и мониторинга, основанное на микропроцессоре, устанавливается на распределительном устройстве HV выше по течению.Он поддерживает как ручные, так и удаленные режимы автоматического управления, которые взаимно взаимосвязаны.Для автоматического переключения используется регулятор мощности реактивного напряжения или регулятор фактора мощности.Она выполняет отбор проб, логический анализ и соответствующим образом регулирует переключение конденсатора.Контроллер оснащен коммуникационными интерфейсами RS232 или RS485, что позволяет интегрировать его в систему автоматизации подстанции для поддержки режимов неконтролируемого или централизованного мониторинга.

Требования к переплёту и безопасности

Входящий переключатель имеет механические и электрические замки между переключателем заземления и выключателем.
Каждый конденсатор оснащен электромагнитными замками и дверными замками шкафов для обеспечения безопасности.
Запрещается эксплуатация любой двери, если она не закрыта надежно.
Попытка сделать это приведет к тому, что главный нарушитель споткнутся немедленно.В случае устройств типа карма пользователи должны оборудовать механизм работы изолятора и заборные двери механическими кодовыми замками, связанными с выключателями, установленными вверх по течению, для предотвращения сбоев в работе.Забор должен быть надежно закрыт и закрыт до начала эксплуатации и должен оставаться закрытым во время работы.

Тип	Номинальные параметры			Конфигурированные модели конденсатора	Размеры и размеры (mm) (L×W×H)
	Ue(kV)	le(A)	Qe(kvar)
2×ZMTBB-10-1200/200-AK	11/ √3	63	1200	BAM11/ √3-200-1	7600×1400×2600
2×ZMTBB-10-1404/234-AK	11/ √3	73.6	1404	BAM11/ √3-234-1
2×ZMTBB-10-1500/250-AK	11/ √3	78.4	1500	BAM11/ √3-250-1
2×ZMTBB-10-1602/267-AK	11/ √3	84	1602	BAM11/ √3-267-1
2×ZMTBB-10-1800/300-AK	11/ √3	94.4	1800	BAM11/ √3-300-1
2×ZMTBB-10-2004/334-AK	11/ √3	105	2004	BAM11/ √3-334-1
2×ZMTBB-10-2400/400-AK	11/ √3	126	2400	BAM11/ √3-400-1

Заказ информации

При заказе устройства компенсации конденсатора шунта просьба указать следующие данные:

1. Номер модели, спецификации и количество
   • Точное обозначение модели и номинальные параметры
   • Требуемая мощность, уровень напряжения и коды возможных модификаций
2. Гармонические данные энергетической сети
   • Номинальные уровни напряжения и тока системы
   • Измеренный или ожидаемый спектр гармоник (порядок и амплитуда)
   • Требования к разрядным катушкам, последовательным реакторам или дополнительным фильтрующим элементам
3. Схема первичной проводки и конфигурация защиты
   • Предпочтительный тип соединения (например, Y или Y–Y, нейтраль без заземления)
   • Логика вторичной защиты и типы реле
4. Чертежи компоновки конденсатора
   • Вид сверху, показывающий относительное расположение распределительных устройств, конденсаторов, реакторов и т. д.
   • Вид сверху/в разрезе, показывающий высоту установки и зазоры
5. Метод ввода кабеля
   • Ориентация ввода: сверху, снизу, слева или справа
   • Тип ввода: кабельный или шинный.
6. Устойчивость к короткому замыканию (Sd)
   • Доступно короткое замыкание MVA или ток в точке установки
7. Условия на сайте
   • Высота установки над уровнем моря
   • Диапазон и экстремальные значения температуры окружающей среды
   • Качество воздуха/экологические факторы (например, уровень загрязнения, коррозионные газы, пыль)
8. График поставки и перевозки
   • Желаемая дата или время доставки
   • Предпочтительный способ доставки/транспортировки (автомобильный, железнодорожный, морской и т. д.)
9. Специальные технические или функциональные требования
   • Любые нетипичные спецификации, сертификации или требования к интерфейсу
   • Если требуется интеграция управления/связи, укажите протоколы или интерфейсы

Для получения специальных конфигураций или дальнейших консультаций, пожалуйста, свяжитесь с нашим инженерным отделом с максимально подробной информацией.Это обеспечивает точное проектирование, своевременную доставку и оптимальную производительность.

Внешняя структура и размеры

• Устройство может быть выполнено в виде закрытого металлического шкафа или наружной конструкции открытого типа.
• Шкафы обычно используются для закрытых подстанций и промышленного применения.
• Корпуса рамного типа используются на открытом воздухе и отличаются устойчивостью к атмосферным воздействиям и простотой обслуживания.
• Возможна индивидуальная настройка в зависимости от номинальной мощности, конфигурации защиты и планировки объекта.

Примечание: внешние размеры и положение отверстия для крепления основания зависят от модели и номинальной мощности.Подробные инженерные чертежи предоставляются по запросу.

Контурные и монтажные размеры банка конденсатора шунта

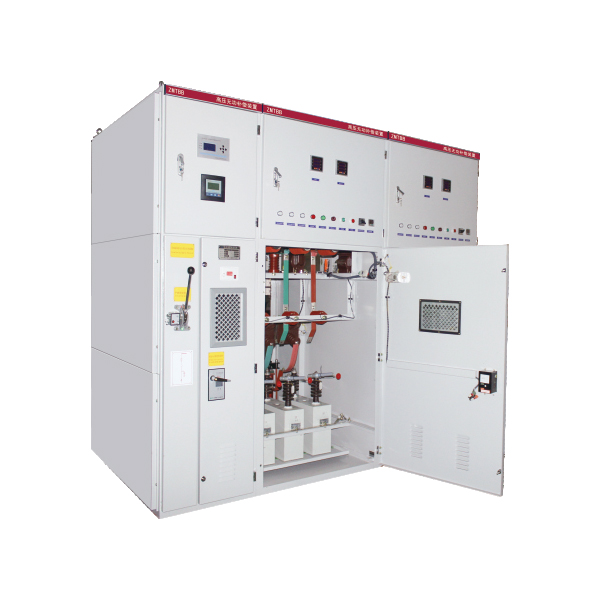

Внутренняя структура компенсационного устройства конденсатора шунта

Пропускная способность при перегрузке

Постоянное избыточное напряжение

Рабочее напряжение (×UN)	Максимальная продолжительность	Описание
1.10	Непрерывный	Максимальное долгосрочное устойчивое избыточное напряжение
1.15	30Минут в сутки	Колебания напряжения в связи с регулированием системы
1.20	5В течение нескольких минут	Повышение напряжения при световой нагрузке
1.30	1В течение минуты	Повышение напряжения при световой нагрузке

Повышение напряжения при световой нагрузке

Устройство может работать непрерывно при силе тока RMS, не превышающей 1,1.

Временное перенапряжение и переток во время переключения

При переключении конденсаторов с использованием выключателей с неограниченной внутренней подачей энергии первый пик временного избыточного напряжения не должен превышать в 22 раза применяемое RMS напряжение и продолжительность не должна превышать 12 циклов.Соответствующий пиковый переходный избыток тока может в 100 раз превышать номинальный ток (100 дюймов).В таких условиях разрешается до 1000 операций в год.

Максимальная допустимая вместимость

5.4.1 в пределах, указанных в разделах 5.4.1 и 5.4.2, общая эксплуатационная мощность не должна превышать 1,35 ° с.

Производительность при разгрузке

После отключения электроэнергии остаточное напряжение на каждой группе конденсаторов должно падать ниже 50 в в течение 5 секунд.

Защита от внутренних неисправностей

Устройство оснащено отдельными взрывателями (или внутренними взрывателями) для каждого конденсатора.Кроме того, в зависимости от основного метода проводки применяются различные схемы релейной защиты.

Защита системы от сбоев

Устройство включает в себя функции защиты от: перетока, перетока напряжения, недостаточного напряжения

Номинальная мощность и размеры

Как номинальная мощность, так и габаритные размеры устройства настраиваются в соответствии с требованиями пользователя.

Первичная проводка компенсационного устройства

Метод электропроводки

Устройство компенсации поддерживает две конфигурации подключения: «Y» (одинарная звезда) и «Y–Y» (двойная звезда).
Нейтраль в обеих конфигурациях не заземлена.
Подробные сведения о способах подключения см. на схеме первичной электропроводки и схеме однолинейной системы, прилагаемых к каждой модели изделия.

*Метод подсоединения помещает реактор на нейтральную точку группы конденсаторов.
