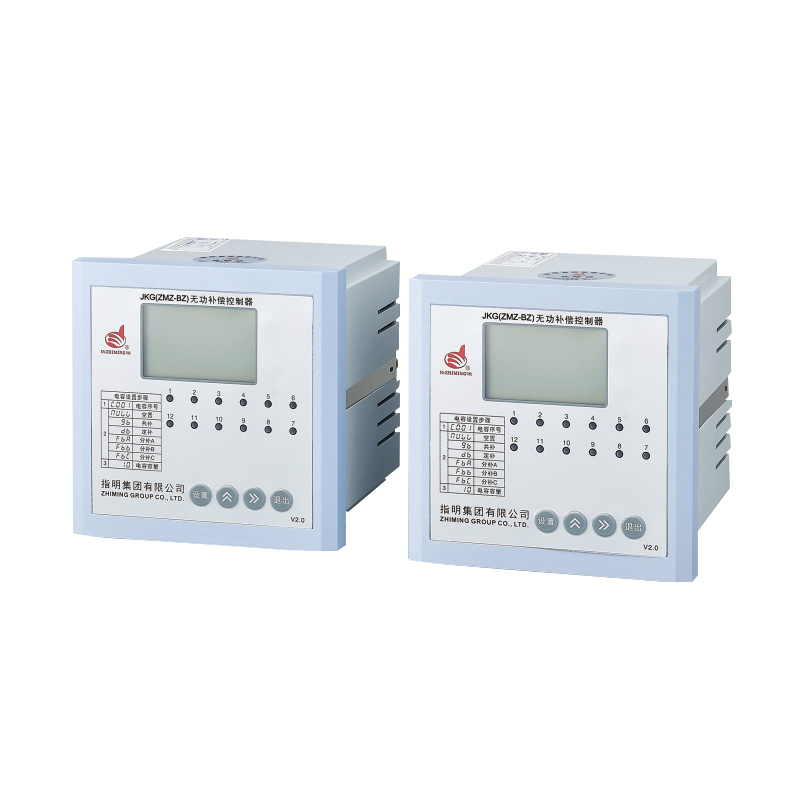

Марка ZHIMING JKWF-12 серии реактивного самокомпенсационного контроллера.
1.1 полностью цифровой дизайн с подлинным отбором переменного тока и удобным для пользователя интерфейсом человек-машина с большим жк дисплеем на английском языке.
1.2 модульная структура с оптимизированным профессиональным внешним видом.
1.3 отображение параметров системы в реальном времени, в Том числе:
– Коэффициент мощности
– Напряжение
– В настоящее время
– Полезная мощность
– Реактивная мощность
– Напряжение общее гармоническое искажение (THD)
– Текущее общее гармоническое искажение (THD)
– Частота (средняя)
– Статус включения/выключения конденсатора
1.4 режима управления конденсатором:
– Компенсация в три этапа
– Комплексная (сбалансированная) компенсация
1.5 Методы компенсации:
– Ручной режим работы
– Автоматический режим работы
1.6 В качестве значения контрольной выборки используется коэффициент реактивной мощности с интегрированными функциями гармонического обнаружения и защиты.
1.7 Оснащен коммуникационным интерфейсом RS-485 и протоколом MODBUS, что обеспечивает легкую интеграцию с интеллектуальными шкафами распределения энергии.
Технические характеристики
Данные измерений
- Диапазон измерения напряжения: 100V – 290V
- Диапазон измерения первичного тока: 0 – 6000A
- Чувствительность вторичного тока: ≥ 50mA
- Диапазон отображения коэффициента мощности: Lagging 0.200 ~ Leading 0.200
- Рабочее напряжение: 220V ± 20%
- Диапазон частот: 47 – 53Hz
- Диапазон измерения активной мощности: 0 – 6553 kW
- Диапазон измерения реактивной мощности: 0 – 6553 kVar
- Напряжение общее гармоническое искажение (THD): 0.0% – 100.0%
- Текущее общее гармоническое искажение (THD): 0.0% – 100.0%
Входные/выходные сигналы
- Входные напряжения для отбора проб: фазы L1, L2, L3
- Вход для отбора проб: трансформатор тока шины (CT), вторичный 0-5A
- Выходной сигнал управления: выходной сигнал реле
Интерфейс связи
- Коммуникационный порт: RS-485
- Протокол: MODBUS RTU
- Скорость передачи данных по бодам: 9600 bps
Настройка и регулируемые параметры
- Установка коэффициента кт (начальное/среднее образование): 50 – 9999 (/5)
- Время задержки ввода/отключения: 1 – 240 seconds
- Пороговое значение для входа (cosφ): 0.7 ~ –0.7
- Порог защиты от избыточного напряжения: 220V – 260V
- Порог защиты от низкого напряжения: 180V – 220V
- Предел гармонической защиты напряжения: 1% – 99%
- Примечание: установка на 99% отключает защиту
- Текущий предел гармонической защиты: 1% – 99%
- Примечание: установка на 99% отключает защиту
