Код и его значение
Применение

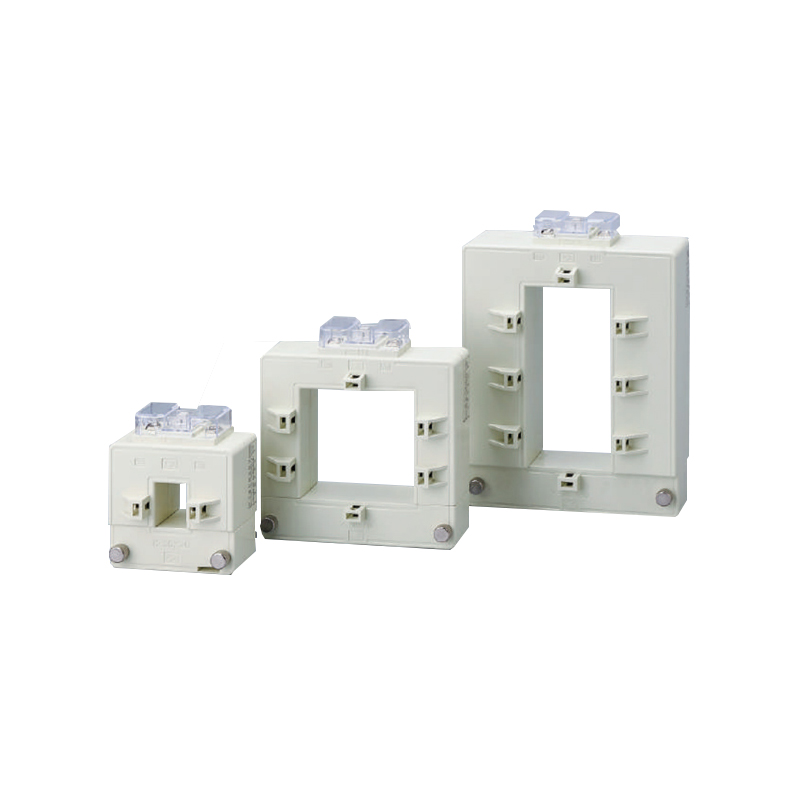

Марка ZHIMING трансформатора тока серии LMK5(BH)- 0,66 используется главным образом для измерения тока и энергии или мониторинга в цепях переменного тока с номинальным напряжением 0,66kv или ниже и частотой 50Hz.
Данный продукт представляет собой пластиковый трансформатор тока, предназначенный для установки в электрических индуктивных системах. Он поддерживает как горизонтальную, так и вертикальную установку, используя методы крепления бушбара или опорной панели. Она доступна в конфигурациях фазового соотношения типа I и типа II и характеризуется:
- Высокая точность
- Большая пропускная способность
- Компактный размер
- Эффективность с точки зрения затрат
Стандарты соблюдения требований
IEC 61869 – Стандарт для трансформаторов прибора
Технические параметры
| Текущее соотношение (A) | Вторичная нагрузка VA(VA) | ||||
| 1 оценка | 0.5 оценка | 0.5S оценка | 0.2 оценка | 0.2S оценка | |
| 150/5 | 5 | 1 | |||
| 200/5 | 5 | 1 | |||
| 250/5 | 5 | 1 | |||
| 300/5 | 5 | 5 | 5 | 5 | 1 |
| 400/5 | 5 | 5 | 5 | 5 | 1 |
| 500/5 | 5 | 5 | 5 | 5 | 1 |
| 600/5 | 5 | 5 | 5 | 5 | 1 |
| 750/5 | 10 | 10 | 10 | 5 | 1 |
| 600/5 | 10 | 10 | 10 | 5 | 1 |
| 1000/5 | 10 | 10 | 10 | 5 | 1 |
Размер изделия
