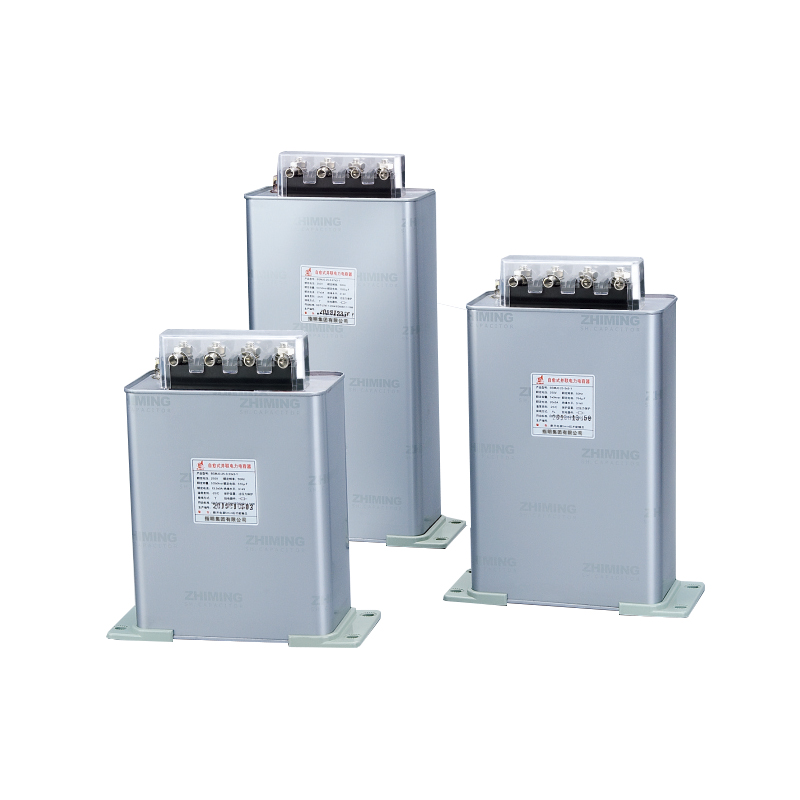

Бренд ZHIMING разрабатывает технологию компенсации реактивной мощности. Для трехфазной несимметрии нагрузки можно использовать трехфазный входной отсечной конденсатор, субкомпенсировать реактивную мощность, что позволяет добиться высокой точности компенсации и наилучшей экономии электроэнергии. Поэтому наша компания разработала субкомпенсирующий шунтирующий конденсатор мощности, его крышка подключается к клеммной колодке, что позволяет удобно отключать и вводить субконденсатор мощности. Данная инструкция по эксплуатации в основном содержит технологические данные.
Стандартный : IEC 60831-2014
Особенности структуры
- 555 / 5,000
- Три однофазных конденсатора следует соединить по схеме «звезда-звезда» с выведенной нейтралью (конец N). Таким образом, получается три однофазных конденсатора. AN, BN и CN работают независимо друг от друга.
- Каждый независимый конденсатор подключен к разрядному сопротивлению.
- В случае повреждения независимого конденсатора он отключается с помощью буфера защиты от перенапряжения.
- Примечание: три однофазных конденсатора с независимым конденсатором также подходят для компенсации расщепленной фазы. Эти три конденсатора компактны и высоко ценятся пользователями.
Основные технические условия работы
Силовой конденсатор должен убедиться, что напряжение на входе снизилось на 10% до номинального значения после отключения питания. Обычно для этого требуется около 200 секунд. Поэтому следует выбрать контроллер питания с функцией блокировки входа и времени возврата после отключения питания. При выборе обычного контроллера питания необходимо установить оборудование для обеспечения быстрой разрядки без ограничений, использующее тот же электрический коэффициент и микросхему переключателя.
Высота над уровнем моря не более 2000 м.
Температурный диапазон: -25°C (низкая температура), максимальная температура — C (не более 50°C, средняя температура не более 40°C в течение 24 часов, средняя температура за год не более 30°C). Силовой конденсатор должен работать в условиях хорошей вентиляции. Это недопустимо в условиях герметичности и монтажа.
Основные технические данные
Номинальное напряжение: 230 В переменного тока, 250 В переменного тока, 400 В переменного тока, 415 В переменного тока, 450 В переменного тока, 525 В переменного тока. Обратите внимание на другие специальные напряжения.
Номинальная мощность: 1 ~ 100 кВАр
Номинальная частота: 50 Гц или 60 Гц
Допуск по мощности: -5 ~ +10%
Тангенс угла потерь (номинальное напряжение промышленной частоты): tgδ ≤ 0,01 при 20 °C
Устойчивость к перенапряжению: между двумя полюсами напряжение 2,15 номинала составляет 10 с, между двумя полюсами напряжением 3 кВ выберите максимальное значение 10 с, без пробоев и перекрытий.
Максимально допустимое перенапряжение: 1,1 номинала, максимально допустимое перенапряжение не более 8 часов в течение 24 часов; 1,15 номинального напряжения – не более 30 минут в течение 24 часов; 1,2 номинального напряжения – не более 5 минут; 1,3 номинального напряжения – не более 1 минуты.
Максимально допустимый перегрузочный ток: допускается перегрузка по току не более 1,3 номинального тока. При кратковременной перегрузке по току следует учитывать перенапряжение, допустимый перепад ёмкости и гармонические искажения. Временная перегрузка по току не более 1,43 номинального тока.
Характеристики разряда: остаточное напряжение снижается с √2 Un до уровня ниже 50 В в течение 3 минут после отключения питания.
Размер изделия
Параметры линии технического обслуживания и вывода данных (двухфазные серии)
Примечание: другие специальные модели спецификации поставляются в соответствии с требованиями пользователей
| Модель BSMJ、BCMJ、BZMJ | Номинальное напряжение в сети(KV) | Номинальное напряжение фазы(KV) | Трехфазная емкость(Kvar) | Номинальная мощность(μF) | Номинальный ток (A) | H(mm) | Номинальный ток | Рисунок Нет. |
| 0.23-1×3-1 | 0.4 | 0.23 | 3 | 180.6 | 4.3×3 | 105 | M6 | 1 |
| 0.23-1.67×3-1 | 0.4 | 0.23 | 5 | 301.0 | 7.2×3 | 125 | M6 | 1 |
| 0.23-2×3-1 | 0.4 | 0.23 | 6 | 361.2 | 8.7×3 | 130 | M6 | 1 |
| 0.23-2.5×3-1 | 0.4 | 0.23 | 7.5 | 451.5 | 10.9×3 | 160 | M6 | 1 |
| 0.23-3.33×3-1 | 0.4 | 0.23 | 10 | 602.0 | 14.5×3 | 210 | M6 | 2 |
| 0.23-4×3-1 | 0.4 | 0.23 | 12 | 722.0 | 17.4×3 | 210 | M6 | 2 |
| 0.23-5×3-1 | 0.4 | 0.23 | 15 | 903.0 | 21.7×3 | 210 | M6 | 2 |
| 0.23-6.67×3-1 | 0.4 | 0.23 | 20 | 1204.0 | 29.0×3 | 260 | M8 | 2 |
| 0.23-8.33×3-1 | 0.4 | 0.23 | 25 | 1505.0 | 36.2×3 | 270 | M8 | 4 |
| 0.25-1×3-1 | 0.43 | 0.25 | 3 | 152.8 | 4.0×3 | 105 | M6 | 1 |
| 0.25-1.67×3-1 | 0.43 | 0.25 | 5 | 254.8 | 6.7×3 | 125 | M6 | 1 |
| 0.25-2×3-1 | 0.43 | 0.25 | 6 | 305.7 | 8.0×3 | 125 | M6 | 1 |
| 0.25-2.5×3-1 | 0.43 | 0.25 | 7.5 | 382.1 | 10.0×3 | 180 | M6 | 1 |
| 0.25-2.67×3-1 | 0.43 | 0.25 | 8 | 407.6 | 10.7×3 | 180 | M6 | 1 |
| 0.25-3.33×3-1 | 0.43 | 0.25 | 10 | 509.5 | 13.3×3 | 180 | M6 | 1 |
| 0.25-4×3-1 | 0.43 | 0.25 | 12 | 611.5 | 16.0×3 | 210 | M6 | 1 |
| 0.25-5×3-1 | 0.43 | 0.25 | 15 | 764.3 | 20.0×3 | 210 | M6 | 2 |
| 0.25-5.33×3-1 | 0.43 | 0.25 | 16 | 815.3 | 21.3×3 | 210 | M6 | 2 |
| 0.25-6.67×3-1 | 0.43 | 0.25 | 20 | 1019.0 | 26.7×3 | 210 | M6 | 2 |
| 0.25-8.33×3-1 | 0.43 | 0.25 | 25 | 1273.9 | 33.3×3 | 260 | M8 | 2 |
| 0.25-10×3-1 | 0.43 | 0.25 | 30 | 1528.7 | 40.0×3 | 270 | M8 | 4 |
| 0.28-3.33×3-1 | 0.43 | 0.28 | 10 | 406.0 | 11.9×3 | 160 | M6 | 1 |
| 0.28-4×3-1 | 0.43 | 0.28 | 12 | 488.0 | 14.3×3 | 210 | M6 | 2 |
| 0.28-5×3-1 | 0.43 | 0.28 | 15 | 609.0 | 17.9×3 | 210 | M6 | 2 |
| 0.28-6.67×3-1 | 0.43 | 0.28 | 20 | 812.0 | 23.8×3 | 210 | M6 | 2 |
| 0.28-8.33×3-1 | 0.43 | 0.28 | 25 | 1016.0 | 29.8×3 | 210 | M6 | 2 |
| 0.28-10×3-1 | 0.43 | 0.28 | 30 | 1219.0 | 35.7×3 | 260 | M6 | 2 |
| 0.45-9-6 | 0.45 | 0.45 | 9 | 141.0 | 6.67 | 120 | M6 | 2 |
| 0.45-21-6 | 0.45 | 0.45 | 21 | 329.7 | 15.5 | 160 | M6 | 2 |
Примечание: другие специальные модели спецификации поставляются в соответствии с требованиями пользователей.
