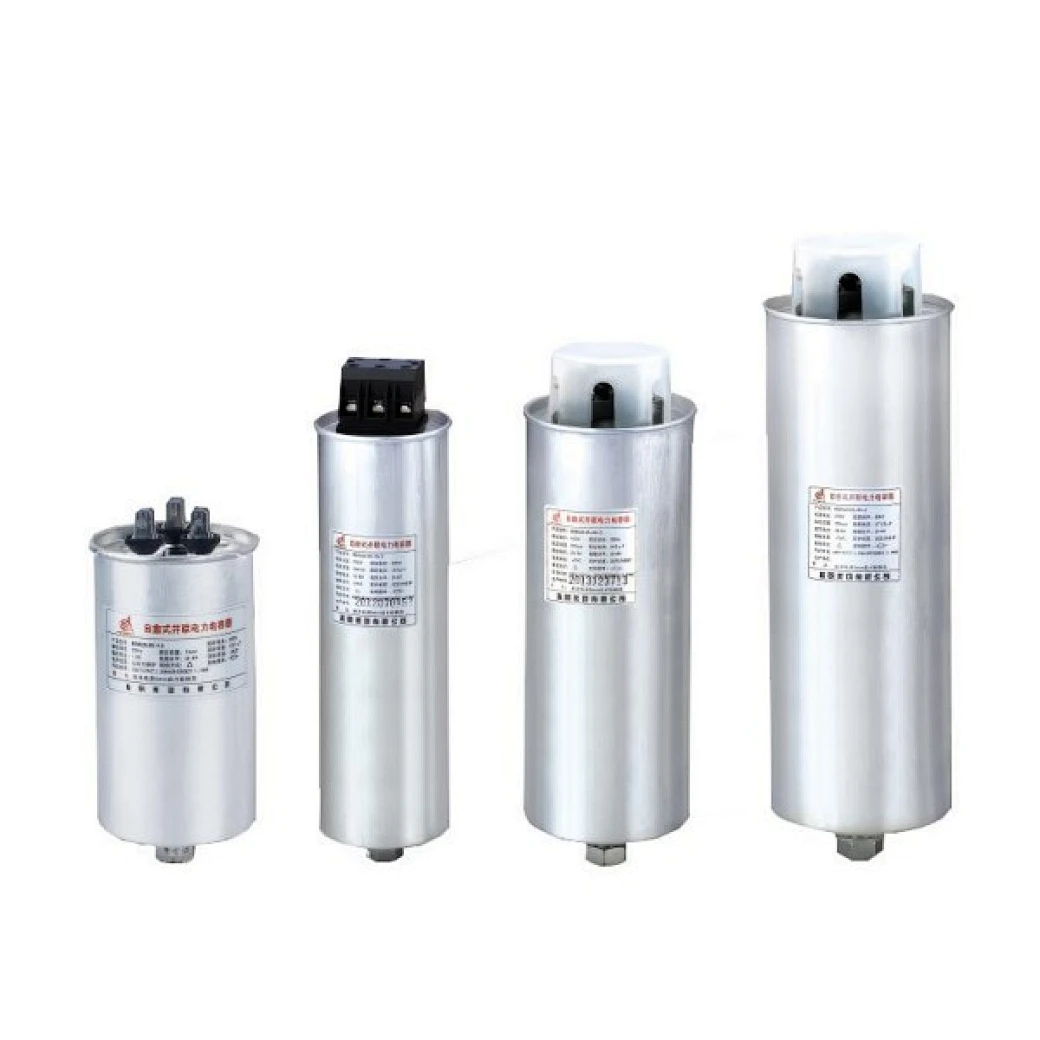

Низковольтный шунтирующий конденсатор с функцией самовосстановления

Код и значение

Применение

Конденсаторы низковольтного шунтирующего питания марки ZHIMING с функцией самовосстановления использовались в энергосистемах с частотой 50 Гц и 60 Гц. Они в основном улучшают коэффициент мощности, снижают потери реактивной мощности, улучшают качество напряжения, уменьшают количество трансформаторов и т. д. Это лучшие энергосберегающие продукты, которые компания настоятельно рекомендует и использует в своей работе.

Стандарт: IEC 60831-2014

Особенности структуры

• Алюминиевый корпус цилиндрической формы.
• Погружение в жидкость: нет социальных последствий загрязнения диэлектрическим маслом.
• Встроенное оборудование для отсоединения пресса и разрядного электрического резистора.
• Сердечник конденсатора изготовлен из металлизированной пленки высокого качества.
• Верхняя часть конденсатора имеет защиту от прикосновения к электрическому клеммнику.
• В нижней части установлен заземляющий болт M12 или M16.
• Трехфазный конденсатор имеет внутреннее соединение △.

Основные технические данные

Номинальное напряжение: 230 В переменного тока, 250 В переменного тока, 400 В переменного тока, 415 В переменного тока, 450 В переменного тока, 525 В переменного тока, другие специальные напряжения, пожалуйста, укажите.

Номинальная мощность: 1~50 кВАр.

Номинальная частота: 50 Гц или 60 Гц.

Допуск по мощности: -5~+10%.

Тангенс угла потерь (номинальное напряжение промышленной частоты): tgδ≤0,01 при 20 °C.

Антинапряжение: между двумя полюсами 2,15 раза номинальное напряжение составляет 10 с, между двумя полюсами 3 кВ, пожалуйста, выберите наибольшее значение 10 с, нет постоянного пробоя и переброса.

Максимально допустимое перенапряжение: 1,1 раза номинальное напряжение, высокое допустимое перенапряжение не более 8 часов в течение 24 часов, 1,15 раза номинальное напряжение, не более 30 минут в течение 24 часов, 1,2 раза номинальное напряжение, не более 5 минут, 1,3 раза номинальное напряжение, не более 1 минуты.

Максимально допустимый перегрузочный ток: допустимо, чтобы перегрузочный ток не превышал 1,3 номинального тока, при этом следует учитывать перегрузочный ток, положительный допуск по мощности и гармонический эффект. Перегрузочный ток не превышает 1,43 номинального тока.

Характеристики разряда: при отключении питания левое напряжение снижается с √2 Un до уровня ниже 50 В в течение 3 минут.

Размер продукта

Основные технические характеристики и размеры (трехфазный)

Примечание: Другие модели со специальными характеристиками поставляются в соответствии с требованиями пользователя.

Модель BSMJ	Номинальное напряжение сети (кВ)	Номинальное напряжение фазы (кВ)	Трехфазная емкость (кВАр)	Номинальная емкость (мкФ)	Номинальный ток (А)	Размеры (мм)	Соединение	Нижний болт
0.25-2.5-3	250	2.5	127.4	5.8	50	76×180	△	M12×16
0.25-3-3	250	3	152.8	6.9	50	76×180	△	M12×16
0.25-4-3	250	4	203.8	9.2	50	76×240	△	M12×16
0.25-5-3	250	5	254.7	11.7	50	76×240	△	M12×16
0.25-6-3	250	6	305.7	13.9	50	76×240	△	M12×16
0.25-7.5-3	250	7.5	382.1	17.3	50	76×240	△	M12×16
0.25-8-3	250	8	407.6	18.5	50	96×240	△	M16×25
0.25-10-3	250	10	509.4	23.1	50	96×240	△	M16×25
0.25-12.5-3	250	12.5	636.8	28.9	50	106×240	△	M16×25
0.28-2.5-3	280	2.5	101.5	5.2	50	76×180	△	M12×16
0.28-3-3	280	3	121.8	6.2	50	76×180	△	M12×16
0.28-4-3	280	4	162.4	8.2	50	76×240	△	M12×16
0.28-5-3	280	5	203	10.3	50	76×240	△	M12×16
0.28-6-3	280	6	243.7	12.4	50	76×240	△	M12×16
0.28-7.5-3	280	7.5	304.6	15.5	50	76×240	△	M12×16
0.28-8-3	280	8	325	16.5	50	76×240	△	M12×16
0.28-10-3	280	10	406.1	20.6	50	96×240	△	M16×25
0.28-12.5-3	280	12.5	507.6	25.8	50	96×240	△	M16×25
0.45-1-3	450	1	15.7	1.3	105	60×110	△	M10×16
0.45-2-3	450	2	31.4	2.6	105	60×110	△	M10×16
0.45-3-3	450	3	47.2	3.8	105	65×110	△	M10×16
0.45-4-3	450	4	62.8	5.1	50	76×180	△	M12×16
0.45-5-3	450	5	78.5	6.4	50	76×180	△	M12×16
0.45-6-3	450	6	94.2	7.7	50	76×180	△	M12×16
0.45-7.5-3	450	7.5	117.8	9.6	50	76×180	△	M12×16
0.45-8-3	450	8	125.6	10.2	50	76×240	△	M12×16
0.45-10-3	450	10	157	12.8	50	76×240	△	M12×16
0.45-12.5-3	450	12.5	196.3	16.0	50	76×240	△	M12×16
0.45-15-3	450	15	235.5	19.2	50	96×240	△	M16×25
0.45-16-3	450	16	251.2	20.5	50	96×240	△	M16×25
0.45-20-3	450	20	314	25.6	50	96×240	△	M16×25
0.45-25-3	450	25	392.5	32	50	106×240	△	M16×25
0.45-30-3	450	30	471	38.5	50	106×290	△	M16×25
0.48-2.5-3	480	2.5	34.5	3.0	50	76×180	△	M12×16
0.48-3-3	480	3	41.4	3.6	50	76×180	△	M12×16
0.48-4-3	480	4	55.2	4.8	50	76×180	△	M12×16
0.48-5-3	480	5	69	6.0	50	76×180	△	M12×16
0.48-6-3	480	6	82.8	7.2	50	76×180	△	M12×16
0.48-7.5-3	480	7.5	103.5	9.0	50	76×240	△	M12×16
0.48-8-3	480	8	110.4	9.6	50	76×240	△	M12×16
0.48-10-3	480	10	138	12	50	76×240	△	M12×16
0.48-12.5-3	480	12.5	172.5	15	50	96×240	△	M16×25
0.48-15-3	480	15	207	18	50	96×240	△	M16×25
0.48-16-3	480	16	220.8	19.2	50	96×240	△	M16×25
0.48-20-3	480	20	276	24.1	50	96×240	△	M16×25
0.48-25-3	480	25	345	30.1	50	106×290	△	M16×25
0.48-30-3	480	30	414.6	36	50	106×290	△	M16×25
0.525-5-3	525	5	57.8	5.5	50	76×180	△	M12×16
0.525-7.5-3	525	7.5	86.6	8.3	50	76×180	△	M12×16
0.525-10-3	525	10	115.5	11	50	76×180	△	M12×16
0.525-12.5-3	525	12.5	144	13.8	50	76×240	△	M12×16
0.525-14-3	525	14	161.76	15.4	50	96×240	△	M16×25
0.525-20-3	525	20	231	22	50	106×240	△	M16×25
0.525-28-3	525	28	323.53	30.79	50	136×305	△	M16×35
