Применение

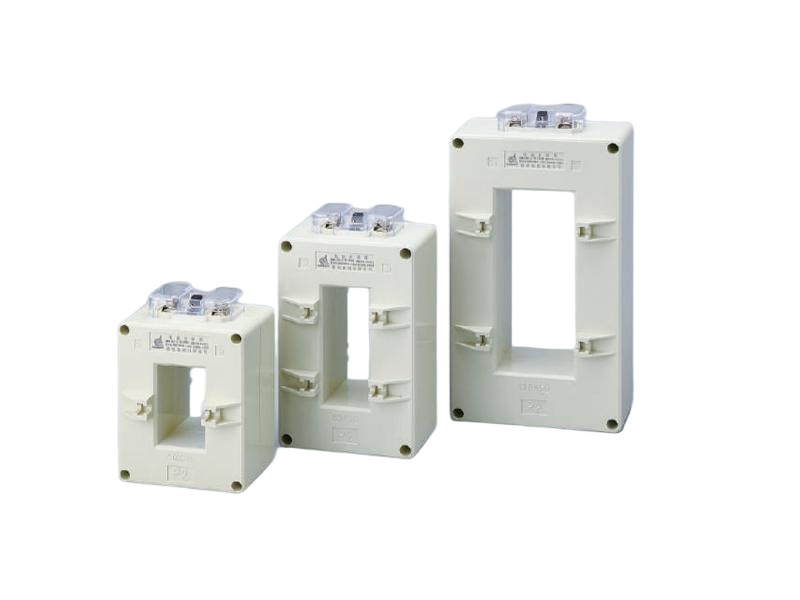

Трансформатор тока типа LMK4(BH)- 0,66 используется в основном для внутренних помещений, для номинального напряжения до 0,66 кв и включая 0,66 кв, номинальная частота 50 гц цепи переменного тока в качестве электрического тока и измерения электрической энергии и защиты реле. Продукт-пластиковый трансформатор тока типа корпуса, широко используется во всех комплектах шкафа поставить себя в другое положение, его способ установки может быть использован шины и основной пластин фиксированный метод установки.
В соответствии со стандартом:lEC61869
Код и его значение
Условия труда
- Установки: в помещении
- Температура окружающей среды :-5~40’c
- Влажность окружающей среды:≤ 80%
- Высота над уровнем моря: s1000m
- Атмосферные условия: отсутствие серьезных примесей в атмосфере.
| Схема продукции | Текущее соотношение (A) | Дополнительная нагрузка(VA) | Число оборотов поперечного ядра | ||
| 10P5 | 10P10 | 10P15 | |||
| LMK4(BH)-0.66 50 | 200/5 | 5 | / | / | 1 |
| 300/5 | 5 | 2.5 | / | 1 | |
| 400/5 | 10 | 5 | 2.5 | 1 | |
| 500/5 | 10 | 5 | 2.5 | 1 | |
| 600/5 | 15 | 10 | 5 | 1 | |
| 750/5 | 15 | 10 | 5 | 1 | |
| 800/5 | 15 | 10 | 5 | 1 | |
| LMK4(BH)-0.66 60 | 400/5 | 10 | 5 | 2.5 | 1 |
| 500/5 | 10 | 5 | 2.5 | 1 | |
| 600/5 | 10 | 5 | 2.5 | 1 | |
| 750/5 | 10 | 5 | 2.5 | 1 | |
| 800/5 | 10 | 5 | 2.5 | 1 | |
| 1000/5 | 10 | 10 | 5 | 1 | |
| 1200/5 | 10 | 10 | 5 | 1 | |
| 1500/5 | 10 | 10 | 5 | 1 | |
| LMK4(BH)-0.66 80 | 600/5 | 10 | 5 | 2.5 | 1 |
| 750/5 | 10 | 5 | 2.5 | 1 | |
| 800/5 | 10 | 5 | 2.5 | 1 | |
| 1000/5 | 10 | 10 | 5 | 1 | |
| 1200/5 | 10 | 10 | 5 | 1 | |
| 1500/5 | 10 | 10 | 5 | 1 | |
| 2000/5 | 10 | 10 | 5 | 1 | |
| LMK4(BH)-0.66 100 | 800/5 | 10 | 5 | 2.5 | 1 |
| 1000/5 | 10 | 10 | 5 | 1 | |
| 1200/5 | 10 | 10 | 5 | 1 | |
| 1500/5 | 10 | 10 | 5 | 1 | |
| 2000/5 | 10 | 10 | 5 | 1 | |
| 2500/5 | 10 | 10 | 5 | 1 | |
| LMK4(BH)-0.66 130 | 1000/5 | 10 | 10 | 5 | 1 |
| 1200/5 | 10 | 10 | 5 | 1 | |
| 1500/5 | 10 | 10 | 5 | 1 | |
| 2000/5 | 10 | 10 | 5 | 1 | |
| 2500/5 | 10 | 10 | 5 | 1 | |
| 3000/5 | 10 | 10 | 5 | 1 | |
| 3500/5 | 10 | 10 | 5 | 1 | |
Инструкция по заказу
При заказе клиент должен предоставить следующую информацию:
- Модель изделия и ширина окна;
- Номинальное текущее соотношение;
- Номинальная производительность и соответствующий точный уровень;
- Например: заказать LMK4 (BH) 0.66 тип, высота окна 50 мм, номинальный ток 500/5 а и номинальный выход 5 VA, точная величина 10P10 на трансформаторе шкалы рихтера.Заказ с кодовым названием LMK4 (BH) 0.66 Φ 50 500/5A 5VA a 10P10 по шкале рихтера маловероятен.
Если у вас есть специальные требования, можно настроить консультации с изготовителем.
