Применение

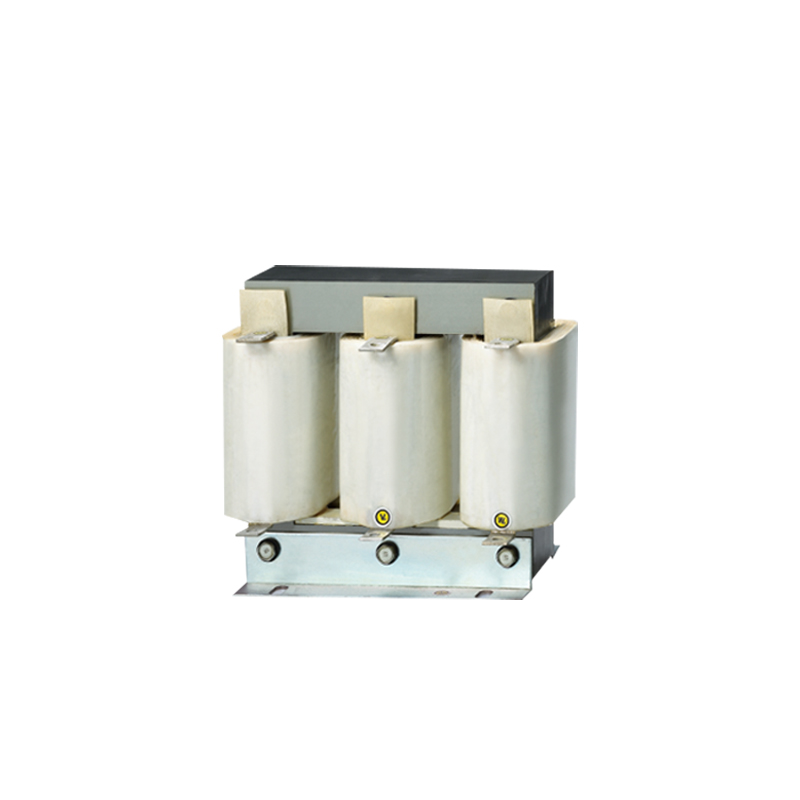

ZHIMING марка инверторного электрического реактора. Данный продукт принят за высококачественную иностранную силиконную сталь и медную проволоку, обрабатываемую с использованием передовых технологий, с такими характеристиками, как малый размер, низкий рост температуры, отсутствие шума и т.д., как правило, устанавливается на выходной стороне инвертора постоянного тока регулятора скорости, используется для ограничения роста напряжения PWM waвен инвертора выход пассивирован емкостным зарядным током в кабеле между инвертором и мотором. Он может улучшить качество электроэнергии и коэффициент мощности, оптимизировать волну и т.д. этот реактор является одной из важных частей между инвертором и двигателем.
Применимый стандарт: IEC289: 1987
Особенности структуры
●Высококачественная конструкция ядра
Использование премиум-ориентированных на зерно слоистых пластин кремниевой стали для оптимальной магнитной производительности и минимизации основных потерь.
●Точность обмотки
Особенности скрупулезно раночные катушки с использованием медных проводников высокой чистоты, высокой проводимости.
●Оптимизированный дизайн магнитной цепи
Разработан для низкой плотности потока и минимальной магнитной насыщенности, обеспечивая линейные индуктивные характеристики под нагрузкой.
●Система изоляции с низким уровнем потерь
Применяются высокотемпературные изоляционные материалы класса H (или класса F) и системы для обеспечения повышенной диэлектрической прочности, теплостойкости и долгосрочной надежности.
●Надежная механическая конструкция
Имеет жесткую, сварную или болтовую стальную раму/кожух, обеспечивающую исключительную механическую устойчивость, виброустойчивость и защиту.
●Оптимизация температурного режима
Предназначен для эффективного рассеивания тепла через геометрию ядра, намотку и вентиляцию, что приводит к изначально низкому повышению температуры.
●Снижение акустического шума
Включает в себя основные методы зажима, намотки и пропитки для обеспечения исключительно спокойной работы.
●Компактный след
Разработан для эффективной космической установки без ущерба для эксплуатационных характеристик и тепловых характеристик.
●Коррозионностойкие отделки
Корпуса, как правило, имеют защитное покрытие.
●Настройка терминала
Имеет прочные, доступные медные терминалы, предназначенные для безопасных, низкопрочных соединений.
●Модульные варианты монтажа
Разработаны со стандартными точками монтажа/арматурой для гибкой и безопасной установки.
Основные технические данные
Падение напряжения: 2–4% (от номинального напряжения)
Номинальное рабочее напряжение: 380 В переменного тока, 50 Гц
Электрическая прочность изоляции (между сердечником и обмоткой): 2500 В переменного тока, 50 Гц, 10 мА, 60 секунд – без перекрытия и пробоя.
Сопротивление изоляции (между сердечником и обмоткой): ≥ 100 МОм (измерено при 500 В постоянного тока)
Максимальный уровень слышимого шума: < 35 дБ(А) (измерено на расстоянии 1 метра по горизонтальной оси от поверхности реактора)
Максимальное повышение температуры: ≤ 60 K
Размер изделия
| Технические требования | Адаптер питания(kw) | Количество оборотов по течению(A) | Падение давления(MH) | изоляцияc | Размеры и размеры | Маунтингмм-размеры(mm) | отверстие |
| ACL-8 | 0.75(1.5) | 8 | 4%,2% | F.H | 140x100x120 | 75×55 | 6 |
| ACL-10 | 2.2 | 10 | 4%,2% | F.H | 140x100x120 | 75×55 | 6 |
| ACL-10 | 2.5(4.0) | 10 | 4%,2% | F.H | 140x100x120 | 75×55 | 6 |
| ACL-15 | 5.5 | 15 | 4%,2% | F.H | 140x100x120 | 75×55 | 6 |
| ACL-20 | 7.5 | 20 | 4%,2% | F.H | 140x100x120 | 75×55 | 6 |
| ACL-30 | 11 | 30 | 4%,2% | F.H | 170x130x145 | 80×65 | 6 |
| ACL-40 | 15 | 40 | 4%,2% | F.H | 170x130x145 | 80×65 | 6 |
| ACL-50 | 18 | 50 | 4%,2% | F.H | 170x130x145 | 80×65 | 10 |
| ACL-60 | 22 | 60 | 4%,2% | F.H | 210x130x170 | 110×65 | 10 |
| ACL-80 | 30 | 80 | 4%,2% | F.H | 210x130x170 | 110×65 | 10 |
| ACL-110 | 37 | 110 | 4%,2% | F.H | 210x130x170 | 110×65 | 10 |
| ACL-120 | 45 | 120 | 4%,2% | F.H | 210x150x170 | 110×85 | 10 |
| ACL-150 | 55 | 150 | 4%,2% | F.H | 210x160x215 | 110×95 | 10 |
| ACL-200 | 75 | 200 | 4%,2% | F.H | 210×160×215 | 110×95 | 10 |
| ACL-250 | 90 | 250 | 4%,2% | F.H | 210×160×215 | 110×95 | 10 |
| ACL-380 | 110 | 280 | 4%,2% | F.H | 250×180×260 | 133×110 | 10 |
| ACL-300 | 132 | 300 | 4%,2% | F.H | 250x180x260 | 133×110 | 10 |
| ACL-400 | 160 | 400 | 4%,2% | F.H | 280×190×260 | 170×115 | 10 |
| ACL-450 | 187 | 450 | 4%,2% | F.H | 280×190×260 | 170×115 | 10 |
| ACL-500 | 200 | 500 | 4%,2% | F.H | 280x190x260 | 170×115 | 10 |
| ACL-600 | 250 | 600 | 4%,2% | F.H | 280x210x260 | 170×135 | 12 |
| ACL-800 | 315 | 800 | 4%,2% | F.H | 320×230×290 | 200×120 | 12 |
| ACL-1000 | 400 | 1000 | 4%,2% | F.H | 320x260x290 | 200×130 | 12 |
| ACL-1100 | 450 | 1100 | 4%,2% | F.H | 350x260x320 | 200×130 | 12 |
Примечание: приведенные выше данные являются эталоном типичных моделей, мы можем отказаться и производить в соответствии с особыми возможностями пользователя, мы оставляем за собой право изменять технические данные.
