Код и его значение
Применение

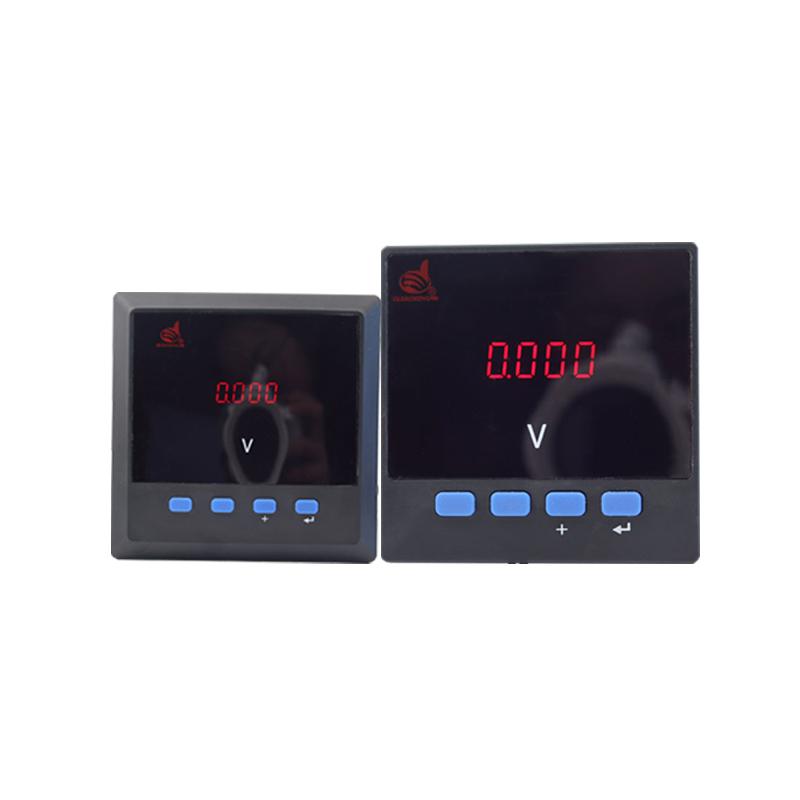

ZHIMING марка ZM V, DV серии цифровой однофазный измеритель напряжения；
1. Высокоточное измерение однофазного переменного или постоянного напряжения
2.Цифровой дисплей с функцией локального запроса данных
3.Соотношение программируемого напряжения
4.Поддерживает связь RS-485 с использованием протокола Modbus-RTU
5.Поддерживает коммутатор ввода/вывода и аналоговый сигнал вывода
6.Дополнительный источник питания: AC/DC 80V–270V or AC 220V
7.Доступны в различных формах для удовлетворения различных требований к планировке шкафа
Стандарты соблюдения требований
- GB/T 22264.1-2008 – Смонтированный цифровой дисплей электрические измерительные приборы
- GB/T 22264.7-2008 – Часть 7: особые требования к многофункциональным измерителям
- GB/T 22264.8-2008 – Часть 8: рекомендуемые методы испытания
- GB/T 17215.322-2008 – Измерители статической активной энергии переменного тока (класс 0,2s и 0,5s)
- GB/T 17215.323-2008 – Измерители статической реактивной энергии переменного тока (классы 2 и 3)
- Многофункциональные счетчики энергии
- Электрический детектор пожарной безопасности
- Кодекс противопожарной безопасности при проектировании высоких зданий гражданского назначения
- Код для конструкции распределения низкого напряжения
- Кодекс проектирования жилых зданий
- Установка и эксплуатация устройств остаточного тока (RCDs)
- Кодекс пожарной безопасности зданий
Технические характеристики
Точность измерения
Напряжение: класс 0,5
Дополнительный источник питания
Рабочее напряжение : AC/DC 80V~270V, AC220V
Потребляемая мощность : <4VA
Функциональный модуль
Коммуникационный интерфейс 1 путь RS-485 связь, протокол Modbus-RTU
Скорость передачи данных :1200~9600bps, по умолчанию 2400bps
Вход переключателя: поддержка 2 шагов ввода узла
Коммутатор выход: поддержка 2 реле выход, мощность: AC 250V/5A, DC 30V/5A
Выход передачи: поддержка 1 аналоговый выход: 0/4~20mAor 0~5/10V
По окружающей среде
Рабочая температура: -10℃~+55℃
Температура при хранении: -25℃~+70℃
Относительная влажность составляет менее 93%, коррозионного газа нет
Высота над уровнем моря: 2500m
Безопасность на рабочем месте
Сопротивление изоляции>100MΩ
Переменный выдерживать напряжение переменного тока 2кв
Электромагнитная совместимость
ESD : оценка 4
Электрический быстрый переходный разрыв : оценка 4
Резкое увеличение (воздействие): оценка 4
Входные сигнальные знаки
Режим подключения: однофазный
Номинальное напряжение : AC 57.7V AC 100V AC 220V AC380V
DC 2V DC20V DC200V DC600V
Перегрузка: 1,2 раза (продолжение), 2 раза/с (мгновенный)
Мощность: <1VA/ фаза
Сопротивление и сопротивление : >300KΩ
Частота : 45~65Hz
Спецификация и размеры
