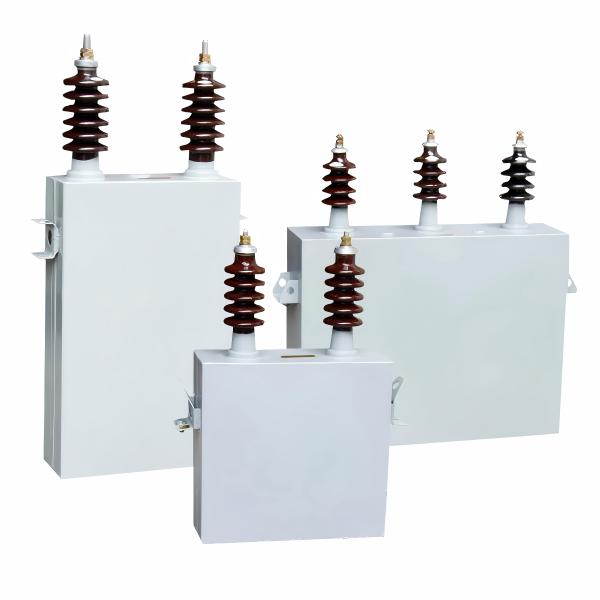

Трехфазный высоковольтный конденсатор BAM

Код и значение

Применение

Высоковольтные шунтирующие силовые конденсаторы марки ZHIMING в основном используются в системах переменного тока частотой 50 Гц или 60 Гц, улучшают коэффициент мощности, снижают потери реактивной мощности, улучшают качество напряжения, обеспечивают полноту и тщательность генерации энергии оборудованием и эффективность питания оборудования, являются национальными рекомендуемыми энергосберегающими продуктами.

Стандарт: IEC60871-1:2005

Условия работы

Высота над уровнем моря: менее 1000 м; температура окружающей среды: от -40 °C до +40 °C.

Отсутствие сильных механических вибраций, вредных газов и паров, электричества, взрывчатых веществ и взрывоопасной пыли в месте установки.

Напряжение непрерывной работы: 1,00 Un, максимальное длительное напряжение: менее 1,0 Un.

Стабильный перегрузочный ток (включая гармонические токи) менее 1,3 In.

Выдерживаемое напряжение: между клеммами 2,15, номинальное напряжение в течение 10 секунд, между клеммами и контейнером 42 кВ в течение 10 секунд.

Основные технические данные

Номинальное напряжение: 6,3 кВ, 6,6 кВ, 6,6/√3 кВ, 7,96 кВ, 10,5 кВ, 11 кВ, 11 кВ, 11/√3 кВ. Если вам нужна другая специальная мощность, укажите это в заказе.

Номинальная мощность: 33~334 кВАр

Допуск по мощности: -5 ~ 15%.

Тангенциальное значение угла потерь: пленка и бумага средняя tg θ≦0,08%, пленка средняя tg θ ≦0,05%.

Выдерживаемое напряжение: может выдерживать 2,15-кратное переменное или 4,3-кратное постоянное напряжение между фазами емкости, длится около 10 с без разрыва или вспышки, BIL: 6 кВ (30 кВ), 10 кВ (42 кВ).

Свободный разряд: имеет внутреннее сопротивление, через 10 мин после отключения питания остаточное напряжение снижается до 75 В от √2 Un.

Макс. ток: работает плавно при напряжении, в 1,3 раза превышающем номинальное напряжение, перенапряжении, положительном допуске емкости и гармонических волнах, которые не могут превышать 1 минуту каждые 24 часа.

Макс. ток: работает плавно при напряжении, в 1,3 раза превышающем номинальное напряжение, перенапряжении, положительном допуске емкости и гармонических волнах, которые не могут превышать 1,43 раза номинальный ток.

Модель BAM	Номинальное напряжение (кВ)	Номинальная мощность (кВАр)	Номинальная емкость (мкФ)	Номинальный входной ток (А)
6.35-30-1W	6.4	30	2	4.7
6.35-50-1W	6.4	50	4	7.9
6.3-30-1W	6.3	30	2.4	4.8
6.3-50-1W	6.3	50	4	7.9
6.3-100-1W	6.3	100	8	15.9
6.3-200-1W	6.3	200	16	31.7
6.3-300-1W	6.3	300	24	47.6
6.3-334-1W	6.3	334	27	53.0
10.5-50-1W	10.5	50	1	4.8
10.5-100-1W	10.5	100	3	9.5
10.5-150-1W	10.5	150	4	14.3
10.5-200-1W	10.5	200	6	19.0
10.5-300-1W	10.5	300	9	28.6
10.5-334-1W	10.5	334	10	31.8
6.35-50-1W	6.4	50	4	7.9
6.35-100-1W	6.4	100	8	15.8
6.35-150-1W	6.4	150	12	23.6
6.35-200-1W	6.4	200	16	31.5
6.35-300-1W	6.4	300	24	47.2
6.35-334-1W	6.4	334	26	52.6
3.81-50-1W	3.8	50	11	13.1
3.81-100-1W	3.8	100	22	26.2
3.81-150-1W	3.8	150	33	39.4
3.81-200-1W	3.8	200	44	52.5
3.81-300-1W	3.8	300	66	78.7
3.81-334-1W	3.8	334	73	87.6
11-100-1W	11.0	100	3	9.1
11-150-1W	11.0	150	4	13.6
11-200-1W	11.0	200	5	18.2
11-300-1W	11.0	300	8	27.3
11-334-1W	11.0	334	9	30.4
12-100-1W	12.0	100	2	8.3
12-150-1W	12.0	150	3	12.5
12-200-1W	12.0	200	4	16.7
12-300-1W	12.0	300	7	25.0
12-334-1W	12.0	334	7	27.8
6.93-100-1W	6.9	100	7	14.4
6.93-150-1W	6.9	150	10	21.7
6.93-200-1W	6.9	200	13	28.9
6.93-300-1W	6.9	300	20	43.3
6.93-334-1W	6.9	334	22	48.2
6.93-400-1W	6.9	400	27	57.7
6.3-100-1W	6.3	100	8	15.9
6.3-150-1W	6.3	150	12	23.8
6.3-200-1W	6.3	200	16	31.7
6.3-300-1W	6.3	300	24	47.6
6.3-334-1W	6.3	334	27	53.0
6.6-100-1W	6.6	100	7	15.2
6.6-150-1W	6.6	150	11	22.7
6.6-200-1W	6.6	200	15	30.3
6.6-300-1W	6.6	300	22	45.5
6.6-334-1W	6.6	334	24	50.6
3.81-100-1W	3.8	100	22	26.2
3.81-150-1W	3.8	150	33	39.4
3.81-200-1W	3.8	200	44	52.5
3.81-300-1W	3.8	300	66	78.7
3.81-334-1W	3.8	334	73	87.6
6.35-100-1W	6.4	100	8	15.8
6.35-150-1W	6.4	150	12	23.6
6.35-200-1W	6.4	200	16	31.5
6.35-300-1W	6.4	300	24	47.2
6.35-334-1W	6.4	334	26	52.6
11-100-1W	11.0	100	3	5.3
11-150-1W	11.0	150	4	7.9
11-200-1W	11.0	200	5	10.5
11-300-1W	11.0	300	8	15.8
11-100-1W	11.0	100	3	5.3
11-150-1W	11.0	150	4	7.9
11-200-1W	11.0	200	5	10.5
11-300-1W	11.0	300	8	15.8
12-100-1W	12.0	100	2	4.8
12-150-1W	12.0	150	3	7.2
12-200-1W	12.0	200	4	9.6
12-300-1W	12.0	300	7	14.5
12-100-1W	12.0	100	2	4.8
12-150-1W	12.0	150	3	7.2
12-200-1W	12.0	200	4	9.6
12-300-1W	12.0	300	7	14.5
11/√3-200-1W	11/√3	200	16	31.5
11/√3-334-1W	11/√3	334	26	52.6
12/√3-200-1W	12/√3	200	13	28.9
12/√3-334-1W	12/√3	334	22	48.2
12-200-1W	12.00	200	4	16.7
12-334-1W	12.00	334	7	27.8
10.5-200-1W	10.50	200	6	19.0
10.5-334-1W	10.50	334	10	31.8

        Примечание: Другие модели со специальными характеристиками поставляются в соответствии с требованиями пользователя.
