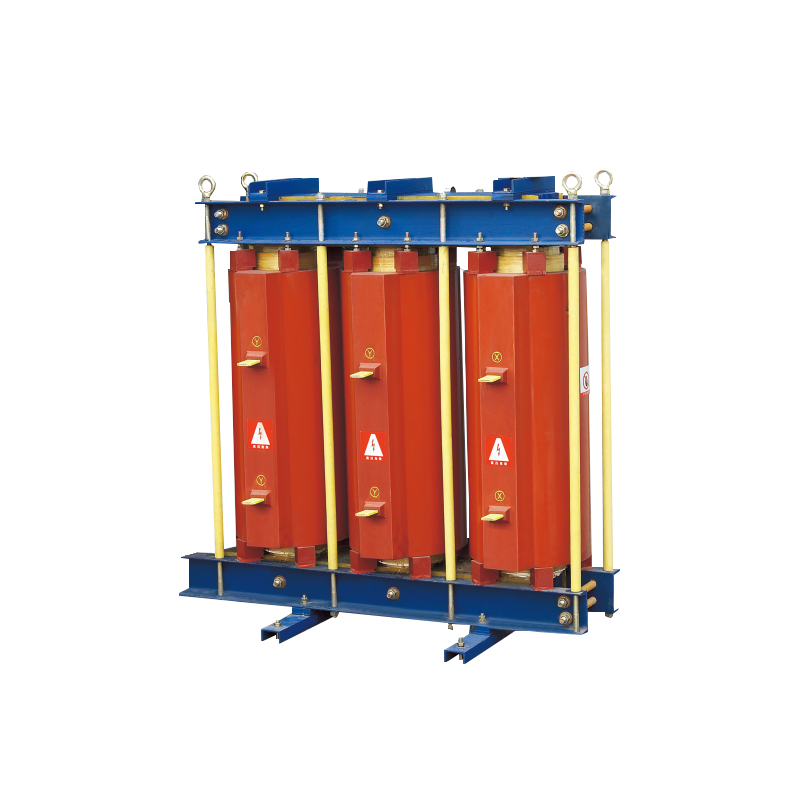

Высоковольтный электрический реактор

Код и его значение

Применение

ZHIMING марка ЦКК сухого типа железосердечного реактора. Продукты, предназначенные для энергетических систем с номинальной мощностью 0- 63кв и ниже: эти блоки последовательно соединены внутри системы для устранения искажений напряжения, повышения качества питания, обеспечения безопасной работы системы, а также ограничения тока короткого замыкания во время неисправностей системы. Они работают на подстанциях в электроэнергетических системах, электрожелезных дорогах, металлургии, химической промышленности, нефтяной промышленности и других сложных средах, требующих высокого уровня огнестойкости (Ex-certified), сильного электромагнитного иммунитета или ограниченных пространствах установки.

Условия труда

● Область применения: снаружи, внутри помещений
● Температура окружающей среды: -40°C-+45°C(по желанию пользователя)
● Широта: (по желанию пользователя)
● Место установки и работы: без тяжелых вибраций, может выдержать 8 землетрясения
● Место установки: без вредных газов, поток, проводимость и взрывоопасная оспа
● Поддерживать вентиляцию, используемую внутри помещений
● Максимальная скорость ветра: не более
● Сравнивая влажность: не более 90% среднемесячного значения и не более 95% среднесуточного значения.

Основные технические данные

Уровень шума:
≤55 дБ для мощностей менее 600 кВА;
≤58 дБ для мощностей от 600 до 1200 кВА.

Максимальное повышение температуры: 90 к.

Уровень изоляции: LI75AC35.

Технические требования к реагенту:

• При силе тока: максимальное отрицательное отклонение: -5%.
• Диапазон отклонения: от 0% до +5%.
• Среднее значение на фазу по сравнению со средним значением на три фазы: отклонение в пределах градуса 2% от среднего значения реанимации.


Размер изделия

Спецификация и размеры

Примечание: другие специальные модели спецификации поставляются в соответствии с требованиями пользователей.

тип	Размеры и размеры (mm)				Размер установки		масса (kg)
	a	b	h	m	c	d
CKSC-6/10-6	730	340	600	220	400	260	180
CKSC-9/10-6	730	340	600	220	400	260	180
CKSC-12/10-6	730	340	600	220	400	260	190
CKSC-15/10-6	730	360	600	220	400	300	200
CKSC-18/10-6	730	360	600	220	400	300	200
CKSC-21/10-6	730	360	750	220	400	300	240
CKSC-24/10-6	850	360	700	260	520	300	250
CKSC-27/10-6	850	360	700	260	520	300	260
CKSC-30/10-6	850	360	700	260	520	300	260
CKSC-36/10-6	850	360	750	260	520	300	280
CKSC-48/10-6	850	360	850	260	520	300	300
CKSC-54/10-6	890	360	780	280	560	300	320
CKSC-60/10-6	890	360	800	280	560	300	330
CKSC-72/10-6	890	360	950	280	560	300	350
CKSC-90/10-6	1010	460	950	315	650	400	400
CKSC-108/10-6	1010	460	950	315	650	400	420
CKSC-126/10-6	1050	500	1000	320	600	400	450
CKSC-144/10-6	1050	500	1080	320	600	400	480
CKSC-162/10-6	1100	600	1200	350	600	400	500
CKSC-180/10-6	1100	600	1200	350	600	400	500

Схема электропроводки
