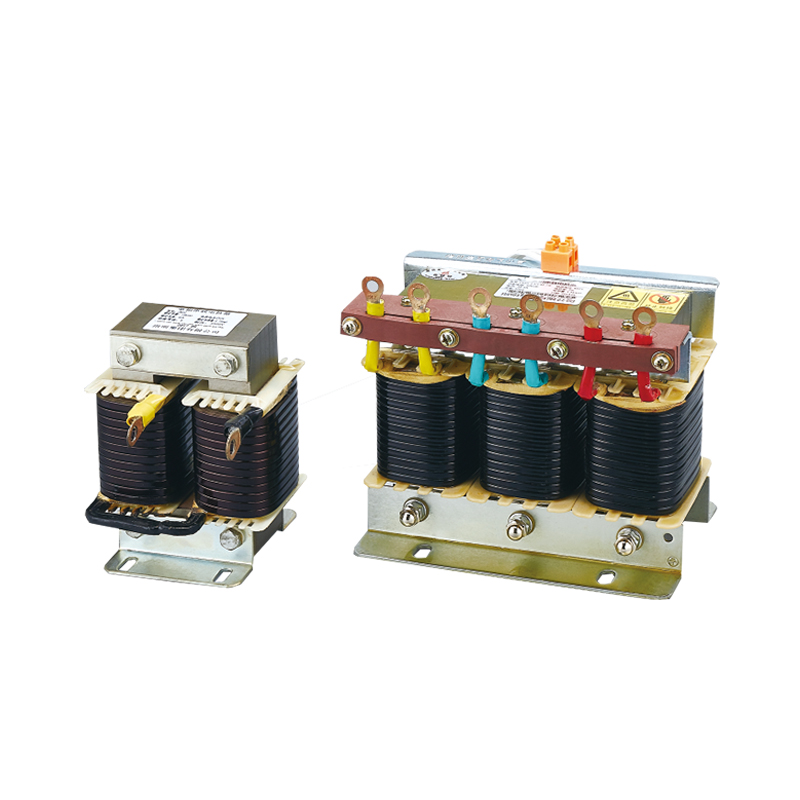

Низковольтный гармонический фильтрующий реактор

Код и его значение

Применение

Фильтрующий реактор низкого напряжения марки ZHIMING используется при компенсации реактивной мощности конденсаторов, которые подвержены влиянию гармонических волн, перенапряжений при закрытии, рабочих перенапряжений и т. д., что может привести к повреждению конденсаторов или снижению коэффициента мощности, поэтому последовательно соединенные реакторы следует использовать для подключения перед конденсаторами, чтобы ограничивать гармоники, защищать конденсаторы, предотвращать влияние гармонического напряжения, тока или скачков напряжения/тока, улучшать коэффициент мощности, продлевать срок службы конденсаторов.

Особенности структуры

● Продукт подразделяется на два типа: трехфазный, однофазный, сухой железный стержень.

● Железное ядро изготовлено из высококачественной холоднокатаной силиконовой стали, сшитое высокоскоростной штамповкой, без мехов, даже хорошо сваренное, чтобы обеспечить низкий рост температуры низкий уровень шума во время эксплуатации.

● Катушка изготовлена из хороших изоляционных проводников, рана от специальной машины: плоская, гладкая, хорошо выглядит.

● При монтаже все зажимы обеспечиваются антикоррозионной обработкой, критические зажимы изготавливаются из немагнитного материала, затем предварительно нагреваются в духовке, погружаются в вакуум, делают катушку и ядро плотным корпусом, что может снизить рост температуры и шума, улучшить качество завода и устранить гармонические элементы.

● Проект реактора обозначает стандартные панели, небольшие размеры, простоту подключения к кабелям, экономию затрат.

Технические параметры

1. Может использоваться в системах 400V и 660V.
2.Коэффициент реанимации: 1%, 6%, 7%, 12%, 13%, 14% and so on.
3.Номинальный уровень изоляции: 3кв/мин.
4.Ограниченное значение повышения температуры каждой части реактора: железное ядро не может превышать 85 к, а катушка не может превышать 95 к.
5.Шум реактора не должен превышать 50 дБ.
6.Реактор может работать длительное время, если рабочая частота и гармонический ток не превышают 1,35 номинального тока.
7.Степень линейности значения сопротивления: значение соотношения между значением сопротивления в 1,8 раза номинального тока и значением сопротивления в номинальном токе не может быть ниже 0,95.
8.Для трехфазного реактора дисбаланс каждой из двух фазных значений реагентности не может превышать 3%.
9.Диапазон рабочих температур, H градусов, выше 180 градусов по цельсию.

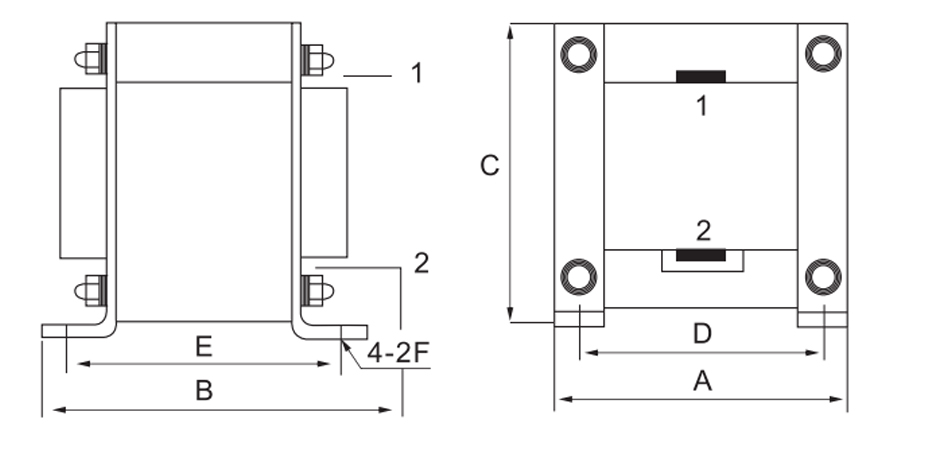

Размер изделия

Однофазный шунтирующий реактор серии CKDG

Однофазный шунтный реактор серии CKSG

Алюминий:

Cu:

Примечание: модель CKSG, 400V система, три фазы,12% коэффициент реаляции, напряжение конденсатора 450V.
Инструкция по заказу: выбранный коэффициент полезного действия должен соответствовать гармонической волне энергосети.
1.    Коэффициент реанимации, однофазный или трехфазный, номинальное напряжение конденсатора.
2.    Мощность реактора (должна соответствовать мощности конденсатора)
3.    Может в соответствии с требованиями заказчика сделать другие спецификации.
