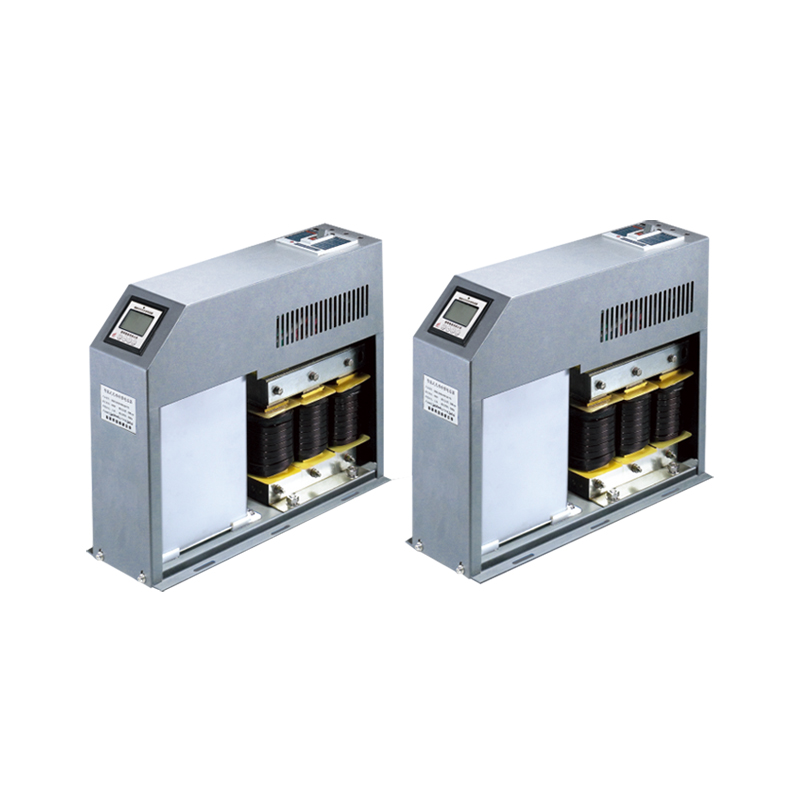

Интеллектуальный интегрированный низковольтный фильтрующий конденсатор типа ZMZ-X марки ZHIMING предназначен для ситуаций, когда в электросетях присутствует определённое количество гармоник, но силовой конденсатор обычного типа не может работать нормально. Его основные характеристики:
Высококачественный низковольтный конденсатор, безмасляная конструкция, высокая безопасность;
Использование переключателя без перенапряжений с передовыми технологиями, обеспечивающего стабильную и надёжную работу;
● Применение специальных технологий и процессов эффективно подавляет высшие гармоники и перенапряжения, обеспечивая очевидную эффективность подавления гармоник 3, 5, 7, 9 и выше;
● Модульная структура, гибкая конфигурация, удобное расширение ёмкости, простая установка, удобство обслуживания;
Интеллектуальная сеть, интерфейс связи 485, возможность подключения к компьютеру управления распределительной сети для комплексного управления.
● Использование децентрализованного режима управления, 200 000 переключений без сбоев, высокая надёжность;
● Удобный человеко-машинный интерфейс, простота эксплуатации, удобство обслуживания, удобство поиска и устранения неисправностей на месте;
● Оснащен взрывозащищенным устройством SH и внутренним устройством контроля температуры, что повышает надежность работы в местах с высоким уровнем гармоник.
● Исключительная энергоэффективность, эффективное повышение коэффициента мощности, снижение потребления электроэнергии и улучшение качества электроэнергии.
Интеллектуальный интегрированный низковольтный фильтрующий конденсатор типа ZMZ-X в основном применяется в местах, где уровень гармоник тока ниже 40% (например, преобразователи частоты и другое оборудование). Он не только отвечает требованиям компенсации реактивной мощности и повышения коэффициента мощности, но и устраняет влияние высших гармоник на систему, улучшая качество электроэнергии.
Технические параметры
| Условия окружающей среды |
| Температура окружающей среды :-25~55 °; |
| Относительная температура: 40 ° c,20~90%; |
| Высота: ≤2000 м |
| Условия подачи электроэнергии |
| Номинальное напряжение: ~220V/~380V; |
| Отклонение напряжения: + — 20%; |
| Волновая форма напряжения: синусоидальная, общая скорость искажения не превышает 7%; |
| Номинальная частота: 50гц + — 5%; |
| Потребляемая мощность: < 2вт |
| Электротехническая безопасность |
| Электрический зазор, путь утечки, прочность изоляции, защита от короткого замыкания, защита выборки и цепи управления должны соответствовать положениям стандарта DL/T842-2003 «Спецификация заказа на установку шунтирующего конденсатора низкого напряжения». |
| Погрешность измерения |
| Напряжение: 0.5%(в пределах 80~ 120%от номинального напряжения); |
| Ток: ≤1%(в пределах 5%~20% от номинального тока), |
| Коэффициент мощности: 1.5%; |
| Температура: ±1℃. |
| Ошибка в защите |
| Напряжение: ≤0,5%; |
| CuТок: ≤1%; |
| Температура: ±1°C. |
| Время: ±0,01 с.rrent: ≤1%; |
| Параметры реактивной компенсации |
| Переключение интервы конденсатора: > 10с (1с ~ 10с по заказу); |
| Реактивная способность: общая компенсация ≤40kvar, |
| Отдельная компенсация: ≤20kvar; |
| Online количество: ≤120pcs. |
| Надежность и надежность |
| Точность управления: 100%; |
| Допустимое количество переключений: 200 000 раз; |
| Коэффициент затухания времени работы конденсаторной |
| ёмкости: ≤1%/год; |
| Коэффициент затухания переключения конденсаторной |
| ёмкости: ≤0,1%/десять тысяч раз; |
| Годовая интенсивность отказов: ≤1%. |
Размер изделия
Данные о габаритах линии
Примечание: другие модели со специальными характеристиками поставляются в соответствии с требованиями пользователя.
| Спецификация типа | Размеры и размеры (mm) | |||
| L | M | H | ||
Три фасаппенсации | ZMZ-DSX0.48-5 | 380 | 135 | 280 |
| ZMZ-DSX0.48-10 | 400 | 135 | 340 | |
| ZMZ-DSX0.48-15 | 400 | 135 | 340 | |
| ZMZ-DSX0.48-20 | 450 | 145 | 380 | |
| ZMZ-DSX0.48-25 | 450 | 145 | 380 | |
| ZMZ-DSX0.48-30 | 450 | 145 | 430 | |
| ZMZ-DSX0.48-40 | 445 | 165 | 420 | |
| ZMZ-DFX0.3-5 | 380 | 135 | 280 | |
| Однофазное возвращение | ZMZ-DFX0.3-10 | 400 | 135 | 340 |
| ZMZ-DFX0.3-15 | 400 | 135 | 340 | |
| ZMZ-DFX0.3-20 | 450 | 145 | 380 | |
| ZMZ-DFX0.3-25 | 450 | 145 | 380 | |
| ZMZ-DFX0.3-30 | 450 | 145 | 430 | |
