Код и значение
Применение

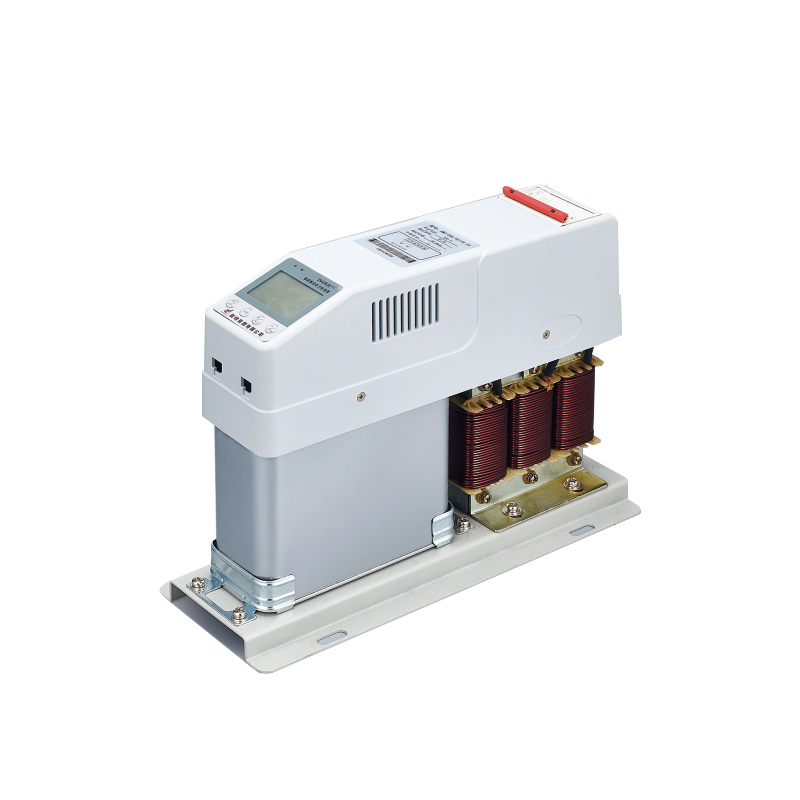

Интеллектуальный интегрированный низковольтный фильтрующий конденсатор марки ZHIMING типа ZMZ-J (далее именуемый «продукт») предназначен для использования в ситуациях, когда в электросетях присутствуют определенные гармоники, но обычные силовые конденсаторы не могут работать нормально. Его основные характеристики следующие:
Высококачественный низковольтный конденсатор, безмасляная конструкция, высокая безопасность;
Использование переключателя без скачков напряжения, с передовой технологией, стабильной и надежной работой;
● Применение специальных технологий и процессов, эффективно подавляющих высокочастотные гармоники и скачки напряжения, обеспечивает очевидную эффективность в подавлении гармоник 3, 5, 7, 9 и выше порядка;
● Модульная структура, гибкое сочетание, удобное расширение мощности, простая установка, удобство в обслуживании;
Интеллектуальная сеть, интерфейс связи 485, возможность переключения на заднем компьютере для осуществления интегрированного управления распределением;
● Использование децентрализованного режима управления, 200 000 раз без сбоев переключения, с высокой надежностью;
● Гуманный человеко-машинный интерфейс, простое управление, удобное обслуживание, удобство для устранения неисправностей на месте;
● Оснащен взрывозащищенным устройством SH и устройством контроля температуры внутри, что повышает надежность работы в местах с сильными гармониками;
● Высокая энергоэффективность, эффективно увеличивает коэффициент мощности, снижает потребление электроэнергии и улучшает качество электроэнергии.
Интеллектуальный интегрированный низковольтный фильтрующий конденсатор типа ZMZ-J в основном применяется в местах, где гармонический ток составляет 40% ниже (например, частотный преобразователь и другое оборудование), не только отвечает требованиям реактивной компенсации и улучшения коэффициента мощности, но и устраняет влияние гармоник высокого порядка на систему, улучшает качество электроэнергии.
Технические параметры
| Условия окружающей среды |
| Температура окружающей среды: -25~55℃; |
| Относительная температура: 40℃, 20~90%; |
| Высота над уровнем моря: ≤2000 м |
| Условия электропитания |
| Номинальное напряжение: ~220 В/~380 В; |
| Отклонение напряжения: ±20%; |
| Форма напряжения: синусоида, общий коэффициент искажения не превышает 7%; |
| Номинальная частота: 50 Гц ± 5%; |
| Потребляемая мощность: <2 Вт. |
| Электробезопасность |
| Электрический зазор, путь утечки, прочность изоляции, защита безопасности, прочность на короткое замыкание, отбор проб и защита цепи управления должны соответствовать |
| и управления должны соответствовать соответствующим положениям стандарта DL/T842-2003 «Спецификация заказа на установку низковольтных шунтирующих конденсаторов». |
| Погрешность измерения |
| Напряжение: ≤0,5% (в пределах 80~120% от номинального напряжения); |
| Ток: ≤1% (в пределах 5%~20% от номинального тока), |
| Коэффициент мощности: ±1,5%; |
| Температура: ±1℃ |
| Погрешность защиты |
| Напряжение: ≤0,5%; |
| Ток: ≤1%; |
| Температура: ±1℃ |
| Время: ±0,01 с. |
| Параметры реактивной компенсации |
| Интервал переключения конденсатора: >10 с (1 с~10 с по индивидуальному заказу); |
| Реактивная мощность: общая компенсация ≤40 кВАр, |
| отдельная компенсация: ≤20 кВАр; |
| Количество в сети: ≤120 шт. |
| Надежность |
| Точность управления: 100%; |
| Допустимое количество переключений: 200 000 раз; |
| Коэффициент затухания рабочего времени емкости конденсатора: ≤1%/год; |
| Коэффициент затухания переключения конденсатора |
| емкость: ≤0,1%/десять тысяч раз; |
| Годовая частота отказов: ≤1%. |
Основные технические данные
Номинальное напряжение: 230 В переменного тока, 250 В переменного тока, 400 В переменного тока, 415 В переменного тока, 450 В переменного тока, 525 В переменного тока, другие специальные напряжения, пожалуйста, укажите.
Номинальная мощность: 1~50 кВАр.
Номинальная частота: 50 Гц или 60 Гц.
Допуск по мощности: -5~+10%.
Тангенс угла потерь (номинальное напряжение промышленной частоты): tgδ≤0,01 при 20 °C.
Антинапряжение: между двумя полюсами 2,15 раза номинальное напряжение составляет 10 с, между двумя полюсами 3 кВ, пожалуйста, выберите наибольшее значение 10 с, нет постоянного пробоя и переброса.
Максимально допустимое перенапряжение: 1,1 раза номинальное напряжение, высокое допустимое перенапряжение не более 8 часов в течение 24 часов, 1,15 раза номинальное напряжение, не более 30 минут в течение 24 часов, 1,2 раза номинальное напряжение, не более 5 минут, 1,3 раза номинальное напряжение, не более 1 минуты.
Максимально допустимый перегрузочный ток: допустимо, чтобы перегрузочный ток не превышал 1,3 номинального тока, при этом следует учитывать перегрузочный ток, положительный допуск по мощности и гармонический эффект. Перегрузочный ток не превышает 1,43 номинального тока.
Характеристики разряда: при отключении питания левое напряжение снижается с √2 Un до уровня ниже 50 В в течение 3 минут.
Размер продукта
Контур и размеры крепления
Примечание: Другие модели со специальными характеристиками поставляются в соответствии с требованиями пользователя.
| Тип Спецификация | Размеры (мм) | |||
| L | M | H | ||
Трехфазная компенсация | 5kVar | 380 | 135 | 310 |
| 10kVar | 380 | 135 | 310 | |
| 15kVar | 380 | 135 | 310 | |
| 20kVar | 470 | 162 | 410 | |
| 25kVar | 470 | 162 | 410 | |
| 30kVar | 470 | 162 | 410 | |
| 35kVar | 470 | 162 | 410 | |
| 40kVar | 470 | 162 | 410 | |
| Однофазная компенсация | 5kVar | 380 | 135 | 310 |
| 15kVar | 380 | 135 | 310 | |
| 20kVar | 470 | 162 | 410 | |
| 30kVar | 470 | 162 | 410 | |
